【導讀】6μA的靜態電流，放在電源芯片里算是什么水平？南芯科技今天發布的這款SC8710，直接把數字壓到了這個量級。對于IP攝像頭、智能傳感器這類大多數時間都在“待機”的設備來說，這個數字意味著電池能多撐很久。除了功耗夠低，這顆芯片還扛得住1.95V到5.5V的寬壓輸入，升降壓切換也做得夠順滑，輸出紋波控制在50mV以內。更難得的是，在把靜態電流做低的同時，南芯沒把價格做高——SC8710走的是性價比路線，SOT-583的小封裝加上1μH電感和一顆0805電容就能搭出一套完整的電源方案，對PCB面積寸土寸金的設備來說，這個組合相當實用。
6μA靜態電流，重新定義輕載能效標桿
在 IP 攝像頭、智能傳感器等設備中，系統大部分時間處于待機或輕負載狀態，電源芯片自身的靜態功耗成為制約整機續航的核心瓶頸。SC8710 憑借 6μA 的典型靜態電流，能顯著降低待機功耗、延長電池使用時間，同時減少熱量積累，提升系統長期運行可靠性，在同類產品中處于領先水平。
SC8710 支持 1.95V-5.5V 寬輸入電壓范圍，輸出可調 2V-5.3V，峰值開關電流達 3A。芯片可自動在降壓、升壓或升降壓模式間平滑切換，輸出紋波低于 50mV，動態響應特性優異，能夠充分滿足對負載供電質量要求嚴苛的場景。SC8710 支持 2MHz 固定開關頻率，不僅允許使用小尺寸電感和電容，更便于 EMI 設計與認證。

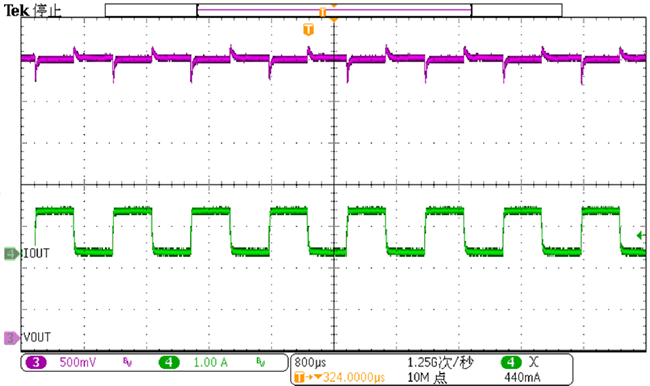

SC8710 動態響應波形
全負載范圍高效率
SC8710 在全負載范圍內均能保持優異的電源轉換效率。得益于 6μA 的超低靜態電流，芯片在輕載及待機工況下?lián)p耗極低，配合內部低導通阻抗的功率開關，最高可實現超過 97% 的電源轉換效率。

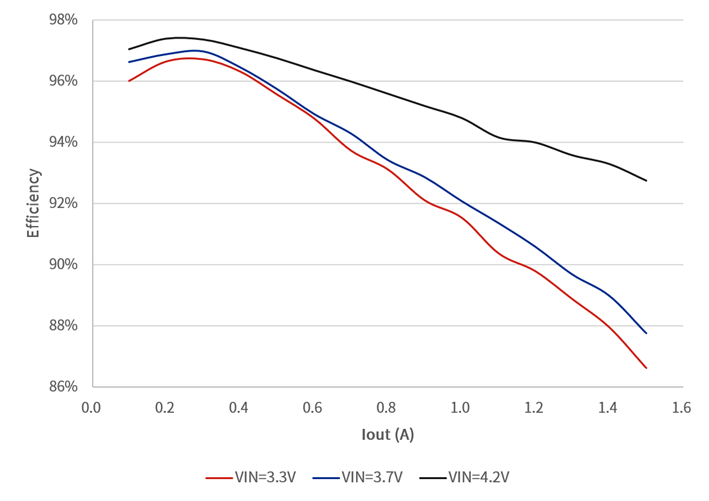

SC8710 效率曲線
SC8710 采用 1.2mm*2.1mm 的 SOT-583 超小封裝，配合 1μH 小尺寸電感和單顆 0805 輸出電容即可構建完整電源方案，有效節省 PCB 面積。芯片內置短路保護、過溫保護、過壓保護等多重安全機制，確保系統在異常工況下穩定可靠。
典型應用
SC8710 憑借 6μA 超低靜態電流、升降壓平滑切換和極致性價比等優勢，在各類電池供電及空間受限設備中擁有廣泛的應用前景。
在 IP 攝像頭與智能傳感器等安防和物聯網設備中，系統長期處于待機監測狀態，僅在觸發事件時短暫喚醒抓拍或錄像。SC8710 的 6μA 靜態電流可顯著延長電池更換周期，升降壓架構確保電池電壓衰減或適配器電壓波動時穩定輸出，平滑的模式切換與優異的動態響應則保障設備從待機到滿載抓拍過程中不掉電、不重啟，為用戶提供穩定可靠的體驗。
此外，SC8710 同樣適用于系統預穩壓器、端口/線纜適配器與加密狗、RF 放大器供電等多元場景，為各類空間受限設備提供兼具能效與密度的電源轉換方案。
南芯科技DC-DC產品家族
南芯科技現已建立起涵蓋升壓、降壓和升降壓在內的不同拓?fù)涞耐暾?DC-DC 產品家族，為客戶提供更高的電源轉換效率與更低的靜態電流。此前，南芯推出了工業級 10μA 105V/120V 高壓降壓 DC-DC，同時可實現低靜態電流和持續高負載電流。SC8710 的發布進一步拓寬了南芯低靜態電流產品家族的拓?fù)浣Y(jié)構，為不同應用場景提供更豐富的選擇。
