【導讀】CBM9002A是一顆集成了增強型8051內核和USB2.0收發器的芯片，高速480Mbps、全速12Mbps，已過USBIF兼容性測試。核心亮點有兩個：一是增強型8051在48MHz下指令吞吐能做到標準8051的3倍，代碼跑在16K片上SRAM里，通過USB或I2C EEPROM加載固件；二是SlaveFIFO和PIF這兩條高速數據通道，讓外部主控可以直接讀寫端點FIFO，數據不經過CPU搬運，固件框架下實測吞吐能到50MB/s以上。這顆料面向的是一類典型場景——需要和PC做高速數據交換的嵌入式設備，比如數據采集、工業相機、讀卡器、掃描儀這些。
一、核心性能與USB功能
Q1. CBM9002A 支持什么 USB 速率，兼容性有保障嗎？
A:支持 USB2.0 高速 480Mbps 與全速 12Mbps 兩種模式，集成 USB2.0 收發器與智能串行接口引擎，已通過 USBIF 的 USB2.0 兼容性測試。
選型提示：做量產產品前可要求提供 USBIF 測試報告核對，眼圖余量直接影響線纜與 PCB 走線容差，余量越大，設計越穩健。
Q2. 芯片內部有多少個USB端點？應該如何分配？
A:CBM9002A 共提供 7 個端點，EP0 固定承擔控制傳輸，用于枚舉與標準請求（USB 協議要求）；EP1IN/EP1OUT、EP2/EP4/EP6/EP8 的傳輸類型由固件描述符配置，可分配為中斷或批量，大數據塊走批量端點。
選型提示：高吞吐應用把主數據流放在配置為批量的端點，中斷端點留給狀態類信息，避免混用影響帶寬。
二、核心架構與開發
Q3. 增強型 8051 內核比標準 8051 強在哪？
A:可工作在 48、24、12MHz，每個指令周期為 4 個時鐘，48MHz 下指令吞吐約為標準 8051 的 3 倍；保留標準 8051 編程模型，2 個 UART、3 個 16 位定時器/計數器、2 個數據指針、擴展中斷系統，USB 中斷為矢量式。
選型提示：固件從標準 8051 遷移成本低，但注意片內無 ROM，代碼放在 16K 片上 SRAM 里運行。
Q4. 存儲器多大，固件怎么加載？
A:片上 16K 字節 code/data SRAM 加 0.5K 字節 data RAM。固件可通過 USB 下載，或由片內 I2C 從外部 EEPROM 加載，硬件自動完成引導。
選型提示：量產建議走 EEPROM 加載，需在 I2C 總線上掛載兼容器件并核對地址與速率；USB 下載適合開發調試階段。
Q5: 芯片的固件程序如何加載？掉電后會丟失嗎？
A: 我們提供了兩種靈活的固件加載方式，兼顧了開發便利性與量產穩定性：
USB 下載：通過 USB 接口直接將固件下載到芯片內部的 16KB RAM 中運行，非常適合開發和調試階段。
EEPROM 加載：將固件存儲在外部的 EEPROM 中，上電時由硬件自動加載。這種方式下，固件在掉電后不會丟失，是量產產品的推薦方案。
選型提示：量產建議走 EEPROM 加載，需在 I2C 總線上掛載兼容器件并核對地址與速率。
Q6: 芯片的存儲資源有多大？
A: CBM9002A 擁有充足的片上存儲資源，以支持高速數據緩沖和復雜應用：
16KB 的 SRAM：可作為代碼或數據存儲器。
0.5KB 的額外 Data RAM。
三、接口與電氣特性
Q7. CBM9002A的SlaveFIFO 是怎么工作的？
A:外部主控（FPGA、ASIC、DSP）通過 16 位數據總線直接讀寫端點 FIFO，由 SLOE、SLRD、SLWR、FIFOADR、FLAG 等信號握手，數據不經過 CPU 搬運；支持主控/從器件模式、同步或異步操作，16 位總線可自動切換為雙字節。
選型提示：同步模式用 IFCLK 時鐘驅動，吞吐更穩；異步模式對時鐘要求寬松，適合已有異步接口的 FPGA 側。
Q8. PIF 可編程接口解決什么問題？
A:PIF 用可編程波形描述符定義總線時序，配合 RDY 就緒輸入與 CTL 控制輸出，可直接連接大多數并行外設接口，不需要 CPU 逐字節模擬時序。
選型提示：連接無標準 FIFO 接口的并行外設時優先考慮 PIF，4 個波形描述符可覆蓋多種訪問模式。
Q9. 50MB/s 以上的吞吐怎么來的？
A:在芯佰微提供的固件框架下，數據面由 SlaveFIFO/PIF 硬件接管、CPU 只做配置與控制，配合批量端點與 16 位總線，實測吞吐可達 50MB/s 以上，上限為 USB2.0 帶寬。
選型提示：實際吞吐受端點配置、主機驅動與固件框架版本影響，項目立項時按目標速率做一次實測評估。

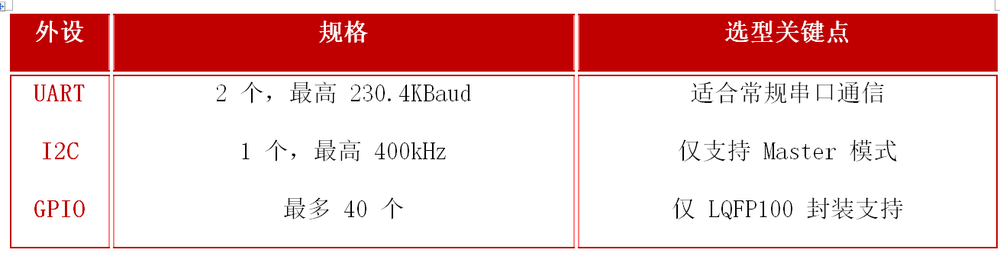

Q10. 除了 USB，芯片還集成了哪些常用接口？GPIO 有多少個？
A:除了強大的 USB 功能，CBM9002A 還集成了豐富的外設資源，可滿足大多數應用的擴展需求。
選型提示：I2C 接口不支持 Slave 模式。GPIO 數量與封裝強相關，56 引腳的封裝（ SSOP / QFN / BGA ）只有 24 個 IO，選型時務必注意。
Q11. 供電與電平有什么要求？
A:推薦供電 3.0–3.6V（典型 3.3V），IO 輸入電壓可承受 5.0V 容限；輸入高電平 ≥2.0V、低電平 ≤0.8V，輸出高電平最小 2.4V（IOH=4mA）；ESD 靜態放電電壓 2000V，耗散功率 300mW。
選型提示：3.3V 主供電、5V 容限輸入，與 5V 外設直連時注意方向與灌電流，輸出側按 4mA 能力評估。
Q12. 芯片的功耗表現如何？是否適合電池供電的便攜設備？
A:非常適合。CBM9002掛起模式功耗最低不超過 1mA；高速運行模式（8051 運行）供電電流典型 37mA、最大 44mA，任何模式下供電電流不超過 85mA。
選型提示：電池類應用重視掛起電流，USB 掛起由總線觸發，注意配置喚醒源（WAKEUP 輸入）。
Q13. 芯片的時鐘如何配置？
A:外部 24MHz（±100ppm）并行諧振晶振接 XTALIN/XTALOUT；CLKOUT 引腳可輸出 12/24/48MHz 時鐘，支持三態設置。
選型提示：晶振精度 100ppm 是 USB 全速/高速抖動的關鍵，PCB 布局盡量貼近芯片，晶體與負載電容按并行諧振匹配。
Q14. 溫度、封裝和訂購型號有哪些？
A:適配溫度范圍為 0~70℃（SCG/BCG/LCG/TCG），和 ?40~105℃（ ISG / IBG / ILG / TIG ）；封裝包含 SSOP56、QFN56、VFBGA56、LQFP100；包裝管裝/托盤，數量 390 到 2600 不等。
四、產品選型與應用
Q15. CBM9002A 最適合用在哪些產品上？
A:數據采集系統、工業相機/視頻監控、VGA 視頻采集傳輸、讀卡器、掃描儀、激光雕刻設備、ATA 接口（IDE 硬盤）、便攜式聲卡/MP3 播放設備、傳感器應用。
選型提示：視頻流、采集流這類大數據場景優先 SlaveFIFO；外設橋接類場景優先 PIF；純低速控制場景用普通 8051 系列即可。

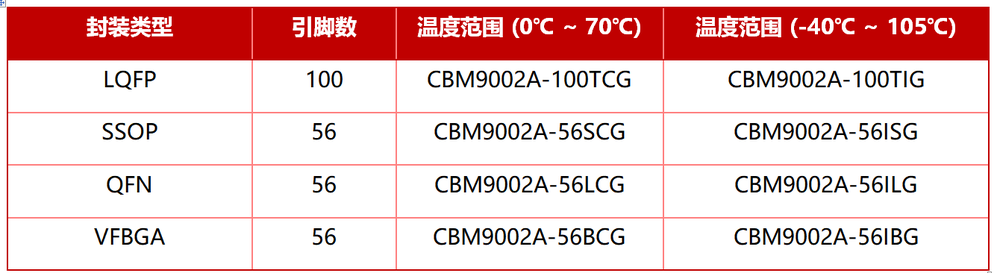

Q16. CBM9002A 有哪些封裝和溫度等級可供選擇？
A:我們提供豐富的封裝和溫度等級，以滿足不同應用場景的需求。
選型總結
CBM9002A 把增強型 8051 編程模型、集成 USB2.0 收發器和 SlaveFIFO/PIF 高速通道放在一顆料里，適合數據采集、視頻傳輸、外設橋接這類需要與主機高速通信的設計。
結論
從規格和功能來看，CBM9002A的定位很清晰：它不是一個通用的MCU，而是一個帶強處理能力的高速USB橋接芯片。增強型8051負責控制和配置，SlaveFIFO和PIF負責數據面高速傳輸，兩者分工明確。選型上需要留意幾個細節：16K代碼空間夠不夠用、封裝決定GPIO數量、EEPROM加載適合量產而USB下載適合調試、晶振精度直接影響USB信號質量。
