【導讀】醫療成像前端、通信接收機中頻采樣、便攜式工業儀表、低功耗數字示波器，四大賽道均存在統一采集需求：14bit 分辨率、50MSPS 高速采樣，同時對芯片體積、整機功耗、供應鏈穩定性提出硬性約束。在國產化加速的背景下，工程師關注的已不僅是參數達標，而是真正具備量產能力、供貨穩定且批量一致性良好的國產高速 ADC。當器件進入 BOM，其能否直接替換既有板卡、性能是否滿足量產要求，往往比規格參數更具決定性。
針對行業國產化剛需，芯佰微給出一顆自研答案——ADC CBM14AD50Q，標準 14 位 50MSPS 規格，引腳定義、電氣特性對齊行業主流同規格高速 ADC 通用標準，現有成熟板卡可直接換料貼片，無需改版、無需重新調試，快速完成國產化替代。
一、芯片硬件架構與封裝規格
芯片采用成熟 CMOS 工藝單片集成流水線架構，內部集成采樣保持放大器、多級 ADC 轉換核、高精度基準源、時鐘抖動穩定電路、硬件模式控制邏輯，高度集成大幅減少外圍器件數量，簡化整機 BOM 設計。
封裝采用工業通用 QFN32，尺寸 5.0mm×5.0mm×0.75mm，底部帶大面積裸露散熱焊盤（規范要求接模擬地），兼顧小型化與散熱能力，適配空間受限的便攜設備；14 位并行 CMOS 電平輸出（D0~D13，D13 為最高位 MSB），可直連 FPGA/DSP 并行總線，省去額外電平轉換芯片。
引腳布局、電氣參數遵循行業通用標準，存量設備國產化升級無需重新 Layout，實現無縫換料量產。
二、產品到底到什么水平

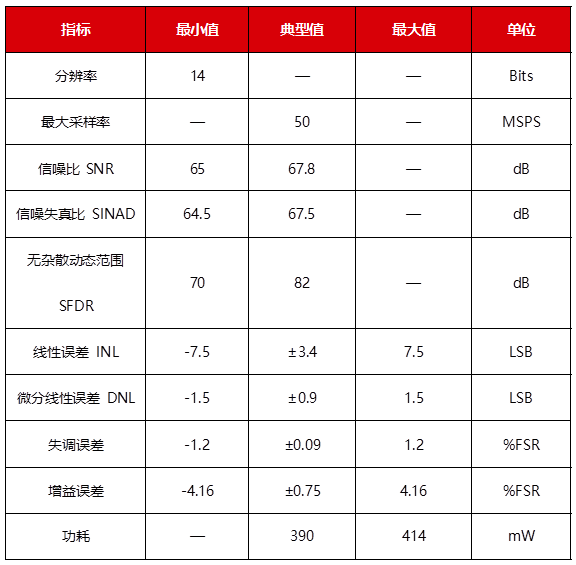

以下關鍵指標均在模擬電源 3V、數字電源 2.5V、50MHz 采樣、差分輸入 2VPP、全溫區 ?40~85℃ 的條件下測得：
性能核心解讀：
SNR 典型 67.8dB、SFDR 典型 82dB，覆蓋中頻采樣和成像前端的動態范圍；
DNL 典型 ±0.9LSB，保證碼值單調、不丟碼。INL 典型 ±3.4LSB，滿足通用工業、醫療、通信設備。
孔徑延遲典型 1.4ns，輸出延遲 2.0–6.0ns，流水線延遲固定 7 個時鐘周期，時序預算計算簡單，多通道波形同步、時序對齊開發難度大幅降低。
模擬供電 3.0~3.3V、數字供電 2.5~3.3V 雙路獨立供電，數字 IO 標準 CMOS 電平；內置 0.965~1.035V 高精度基準，無需外部搭建精密基準電路。
三、工程師會喜歡的兩種靈活配置
CBM14AD50Q 在“怎么用”上留了不少余地：
參考電壓提供三種配置方案：直接使用內部固定 1V 基準，對應 1VPP 輸入范圍；或選用外部參考；亦可通過 SENSE 引腳配置可編程參考，借助外部電阻比將輸入范圍擴展至 2VPP。單端與差分輸入均受支持——差分輸入可由放大器驅動，亦可采用變壓器耦合，為前端電路設計提供了較大自由度。
輸出數據格式通過 MODE 引腳選擇：二進制補碼或二進制偏移碼；同一引腳還可控制內部時鐘穩定電路的使能與關閉。省電端 PDWN 拉高時整片進入低功耗狀態，功耗降至 15mW、所有輸出呈高阻態，拉低（默認狀態）即恢復常規采樣。對于大部分時間休眠、僅偶發采樣的便攜或功耗敏感設備，15mW 的待機功耗具有實用價值。
四、典型應用場景
1.高端醫療成像設備
14bit 高精度 + 82dB 高 SFDR 動態范圍，差分輸入抑制共模干擾，清晰還原微弱人體信號灰度分層，適配超聲、影像采集前端。
2. 通信接收機中頻信號采樣
50MSPS 全速采樣搭配內置時鐘穩定電路，抑制時鐘抖動，高低頻中頻信號 FFT 測試噪聲基底優異，適配射頻下變頻數字化鏈路。
3. 便攜式工業儀表
5×5mm 小型 QFN 封裝 + 硬件省電待機模式，電池供電設備可降低平均功耗，手持采集儀、便攜檢測設備優選。
4. 低功耗數字示波器
14bit 并行 CMOS 輸出可直連 FPGA 緩存波形，7 周期固定流水線延遲，波形時序同步簡單，簡化示波器前端采樣電路設計。
五、器件選型價值
參數達標只是基礎，規范硬件設計與焊接工藝，才能保障整機良率與長期穩定性。
CBM14AD50Q 將該采樣率檔位所需的關鍵模塊（采樣保持、ADC 核、基準、時鐘穩定電路與模式選擇）全部集成于單顆 5×5mm QFN-32 封裝內，對外提供業界通用的并行 CMOS 接口，前端驅動與后端 FPGA 對接均得以簡化。
SNR 典型 67.8dB、SFDR 典型 82dB 的動態范圍，配合 ±0.9LSB 的 DNL 確保碼值單調、無丟碼，覆蓋醫療成像、中頻采樣、便攜儀表與示波器等典型場景。
更現實的價值在于：作為國產自研器件，其供貨與交期可控，且引腳兼容同檔主流方案，評估替換時無需在性能與供應鏈之間權衡取舍。
