【導讀】DIY功放不是一件稀奇事，但是能DIY出輸出一百多瓦都沒問題的2.1通道功放就是一件很讓人得意的技術活啦！本文分享一位技術帝DIY的超霸氣2.1通道功放，預計輸出一百多瓦沒問題。大家可以來學習參考下。

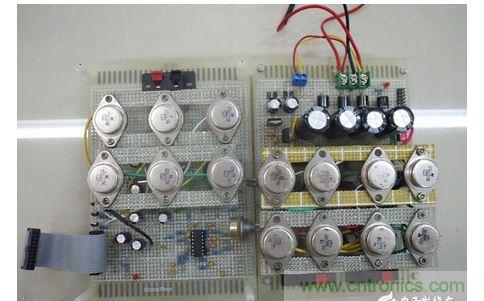

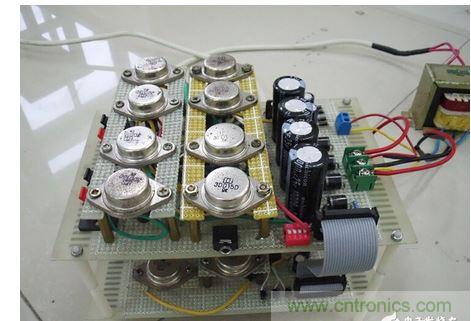

純手工打造，童鞋們可以看看效果圖：

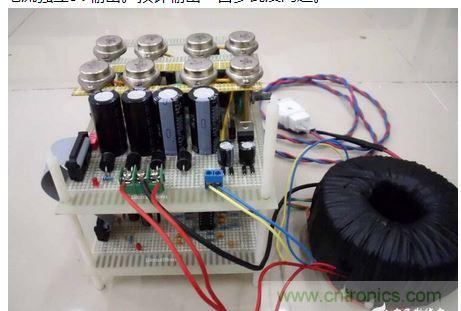

這才是配的變壓器，輸入電阻11.5歐姆，輸出雙7.5V雙15V（大電流）雙20V（小電流）和一個小電流獨立5V輸出。預計輸出一百多瓦沒問題。

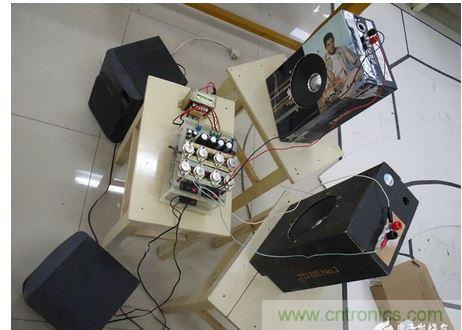

總體效果圖：

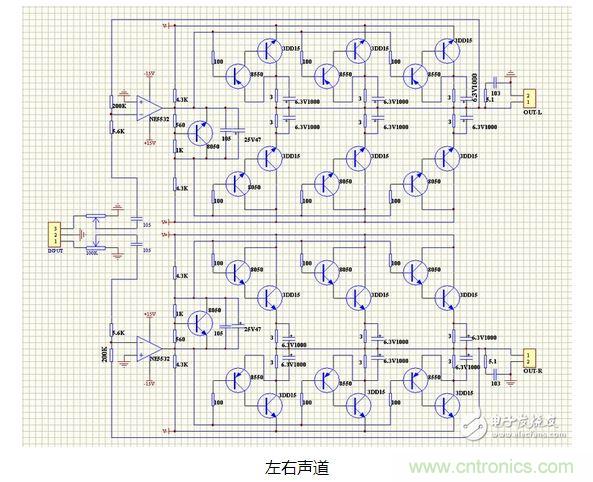

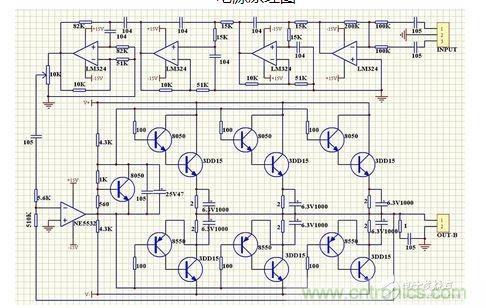

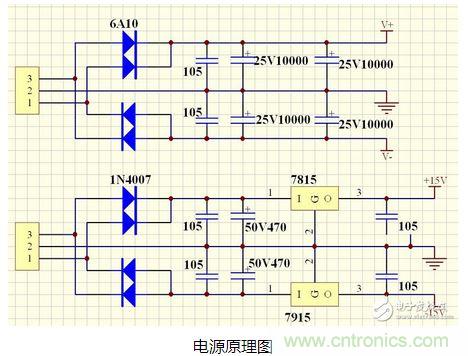

下面附上電路原理圖：
