【導讀】作為從事開關電源研發的工程師，不僅要對各種拓?fù)浣Y(jié)構及變壓器有相應的深入了解，同時需要對電源中的各個器件做深入的了解，那樣才能保證自己研發出來電源系統的高可靠性。本文就先從電源常用電容知識點開始講起！
最近計劃發個有關電源器件的帖子，就先從電容開始，先上個圖，回頭慢慢更新。

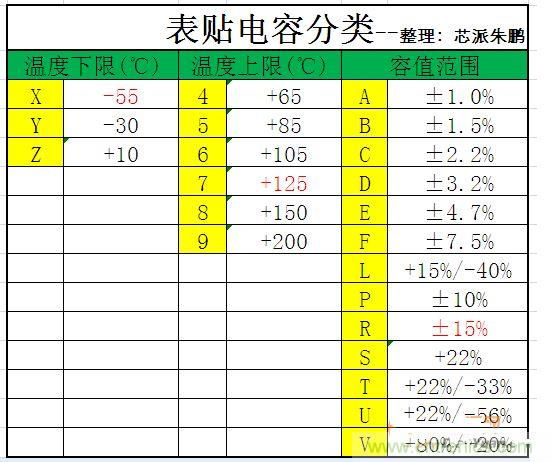

如上圖我們常用的貼片電容X7R，其在-55至+125度的范圍內，容量變化范圍為±15%。其它類型大家只需查上面的表格就知道了。
作為從事開關電源研發的工程師，不僅要對各種拓?fù)浣Y(jié)構及變壓器有相應的深入了解，同時需要對電源中的各個器件做深入的了解，那樣才能保證自己研發出來電源系統的高可靠性。
電容作為電源中功率存貯的關鍵器件，其壽命直接影響的開關電源的壽命。在這里開個頭，希望大家將自己對電容的理解都寫出了，大家一起進步。
電源中最常用的電容有電解電容、薄膜電容、陶瓷電容、膽電容，有時也會見到滌綸電容、獨石電容，當然貼片算是一大類，到時單獨說吧。
電容在電路中的作用：
1》濾波：濾除線路中的交流成分，使直流電更佳平滑。
2》去耦：在低頻信號的傳遞與放大過程中，為防止前后兩級電路的影響，常采用加裝耦合電容的方法進行預防，一般容量較大，10uF或者更大
3》旁路：旁路電容是為電路中的高頻噪音提供一個低阻抗的泄放通道，保證電路的正常工作，一般容量較小，常取0.1u，0.01u等。
簡單說下電解電容，電解電容我們常會看到兩種標示.
一種是CD***，其中C代表電容，D代表材料，***代表具體的電容序列，這是國標對電容標稱的規定（GB/T 2470-1995 ），目前我們的國產電容大多數采用這種標示方法；
另一種是KM、KF、LL、HP等標示方法。這種沿用日系的標稱方法，目前日系及臺灣、韓國等的電容采用這種標示方式。
各種標示的不同，也覺得了使用場合的不同，如我們電源VCC管腳，一般采用LL的電容，高壓濾波使用KM的電容，電源輸出一般使用KF的電容，這是什么原因呢？歡迎大家來留言，共同探討學習！
后面小編會繼續跟進其他的講解，請工程師朋友們耐心等待！
