可穿戴设备系统一般包含以下主要元器件：



微控制器单元（MCU）



嵌入式处理器的选择取决于设备的计算和信号处理需求。ARM® Cortex®-M类微控制器在可穿戴SoC器件中很受欢迎，因为它们提供领先的计算性能和能效。看重BOM成本的基础可穿戴设备，往往采用具有嵌入式MCU的完整系统级芯片（SoC），例如Dialog的DA1468x和DA1469x BLE SmartBond SoC。高级可穿戴设备可能会采用单独的微控制器，以减轻主处理器对传感器数据的处理负担。当可穿戴设备有很多传感器并生成大量数据需要实时分析时，这就很有必要。Dialog提供一系列低功耗蓝牙（BLE）SoC，可搭配外部的主MCU在此类系统中运行。



无线连接



无线连接对于可穿戴设备很重要，因为它们需要与一个或多个其他设备进行交互。根据设备类型和提供的功能，可穿戴设备可能需要支持不同的无线协议，例如Wi-Fi或低功耗蓝牙（BLE）。通常，腕戴式可穿戴设备使用BLE将其从各种传感器（例如心率监测器）收集的信息传输到智能手机上的应用程序。



音频



音频是很多消费类可穿戴设备的主要功能。用于语音命令的麦克风驱动，还有用于有线和真无线立体声（TWS）音乐和音频播放的高质量音频编解码器。作为高性能、低功耗音频IC的领先供应商，Dialog提供一系列为可穿戴应用而优化的音频IC解决方案。



传感器



今天的可穿戴设备可包含各种各样的传感器。运动和健身可穿戴设备依赖一系列运动监测传感器（例如三轴加速度计）来跟踪各个方向的运动。一些设备还配备了陀螺仪以测量方向和旋转，以及生物传感器来监测生物特征数据（例如心律监测HRM模块）。很多可穿戴设备采用触敏显示器进行用户交互。通过添加触觉功能，提供即时的触摸感测反馈，可以提升此类用户界面（UI）的使用体验。



其他外设



GPS定位功能被越来越多的可穿戴设备所采用，用于跟踪户外活动和运动。Dialog提供低噪声的GPS电源IC（DA9232），可提高GPS灵敏度。NFC功能可支持移动支付等应用，触觉驱动可提供振动/蜂鸣用于通知信息。



用户界面



用户界面包括LCD屏、触控板和机械按钮等。Dialog的BLE SoC提供所有必要的接口，可满足基础和高级可穿戴设备的所有UI需求。

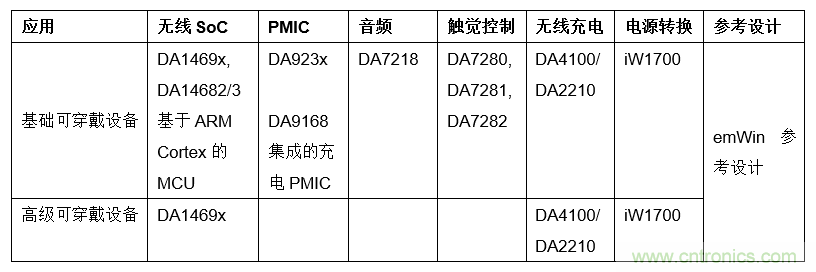

Dialog可穿戴设备IC产品概览





基础可穿戴设备



基础可穿戴设备包括运动跟踪器、计步器和其他简单设备。它们通常通过低功耗蓝牙（BLE）连接网络并进行通信。



运动跟踪器占基础可穿戴设备类的大部分出货量。它们缺少高级可穿戴设备中的高级功能和用户界面（UI）。由于它们通常仅有简单的显示屏，或者没有显示屏，因此大多数传感器数据需通过BLE传输到智能手机来显示。



Dialog为基础和高级可穿戴设备提供了一个通用的平台。SmartBond无线SoC是该系统的核心，不仅可以处理无线通信，还可处理应用任务，如用户界面、操作系统和健身/健康算法的处理。



此外，Dialog还提供一系列IC，可以搭配使用以完善您的系统。

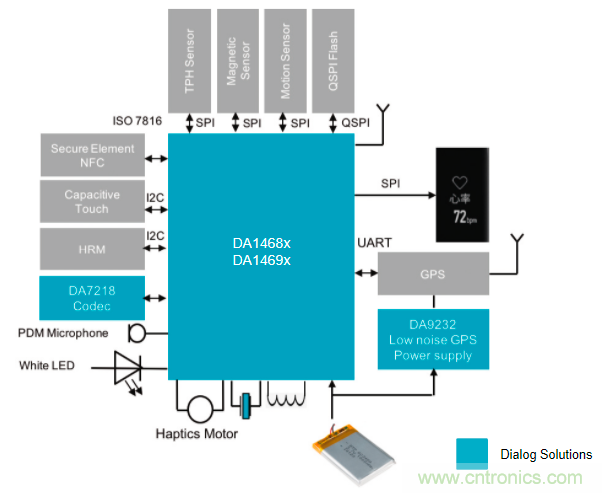

针对基础可穿戴设备的Dialog解决方案（蓝色方块为Dialog解决方案）



高级可穿戴设备



除了基础可穿戴设备提供的功能外，高级可穿戴设备提供更全面的功能。两种典型的高级可穿戴设备是智能手表和运动手表。



智能手表可以连接到智能手机，并通知用户未接来电、短信、电子邮件和社交媒体等信息。



高端运动手表非常适合喜欢跑步、骑自行车、游泳、徒步等体育活动的用户。这些设备配备了用于跟踪健身的传感器，例如心律监测（HRM）等，以及GPS定位功能。



由于高级可穿戴设备的复杂度较高，通常会选择一个单独的微控制器来处理应用任务。Dialog提供一系列IC，可满足高级可穿戴设备的需求，可以将这些IC搭配使用以完善您的系统。

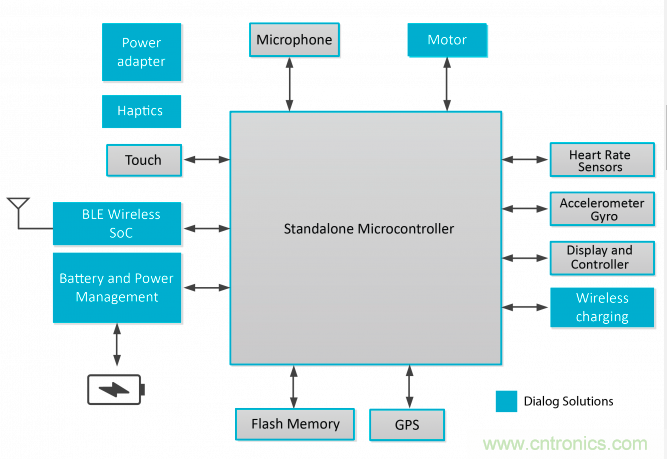

针对高级可穿戴设备的Dialog解决方案（蓝色方块为Dialog解决方案）
