【导读】800V高压平台正在成为新能源汽车的标配，碳化硅也从可选配置变成了决定续航和快充表现的核心器件。与此同时，AI算力中心的爆发带动了高压直流和固态变压器等新供电架构的兴起，给碳化硅打开了第二条增长通道。两条曲线同时向上，意味着宽禁带半导体已经走出了早期的试探阶段，进入了规模化商用的深水区。但行业竞争的焦点也在转移——不再只看数据表上的导通电阻，而是比谁的制造体系更稳定、谁对系统工程的理解更深、谁能在长生命周期里守住可靠性底线。
风口追逐参数，产业敬畏工程。作为拥有深厚汽车工程底蕴与完整垂直整合制造（IDM）能力的先行者，博世正以其技术积淀与全球化布局，交出一份属于工业巨头的碳化硅答卷。
跨大西洋双Fab布局：以全球产能韧性托底产业升级
在地缘波动与供应链重组加剧的当下，交付的确定性与韧性，已经与技术实力站在了同等高度。车规级半导体的终极门槛，从来不仅是实验室中的性能极限，更在于数以千万计出货量下的极高一致性与稳定供货。
为此，博世构建了以德国罗伊特林根与美国罗斯维尔为核心的跨大西洋双晶圆制造网络。这套布局并非简单的产能叠加，而是涵盖风险对冲与工艺同源的系统性设计：
制造分流与合规保障： 德国罗伊特林根作为技术原点，积累了成熟的碳化硅规模化量产经验；美国罗斯维尔工厂则承接200毫米（8英寸）晶圆的商业化制造。双工厂工艺同源、测试对齐，不仅对冲了单一产地的供给风险，更能灵活适配全球化客户对原产地合规的多样化诉求。
大尺寸晶圆的代际跃迁： 200毫米晶圆是推动碳化硅技术从高端车型下沉至主流大众市场的关键抓手。博世已实现从150毫米到200毫米晶圆制造的全面升级，并通过规模化量产进一步提升制造效率与产能，以规模化制造能力承接全球电动化与能源转型的需求增长。

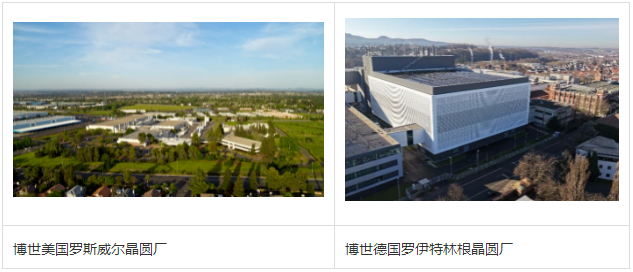

博世美国罗斯威尔晶圆厂 博世德国罗伊特林根晶圆厂
突破“参数”内卷：第三代沟槽栅的可靠性哲学
优秀的碳化硅芯片，从来不是一张纸面参数的单点突破，而是芯片架构、封装工艺、驱动协同与可靠性工程的合力体现。
面对行业长期存在的“导通损耗、短路鲁棒性、栅氧寿命”三角权衡难题，博世坚持自主掌控的双通道沟槽栅技术路线，并推出了全新的第三代碳化硅 MOSFET，在底层微观结构上实现了关键的工程突破：
根源级栅氧保护： 第三代器件在沟槽底部创新性地引入了深P型屏蔽区，在关断状态下大幅分担栅氧化层的电场应力，从物理机制上保障了长期运行下的门极寿命。
短路安全裕度提升： 配合精细化设计的JFET区域，第三代技术不仅进一步降低了比导通电阻，更将短路耐受能力提升了约10%，为电驱系统提供了更充裕的安全响应窗口。
芯片与系统的协同优化： 凭借对逆变器真实工况应力的深刻理解，博世将整车级系统需求前置到芯片定义阶段，做到了极低的米勒比值，有效抑制了高速开关工况下的寄生导通风险，实现芯片与驱动方案的无缝匹配。
超越行业常规标准的可靠性验证，构成了博世技术哲学的底色。无论面对高温栅偏、动态耐久还是极端应力工况，博世始终将全生命周期的稳定输出置于第一准则。
车规级基因平移：赋能AI算力基础设施
汽车级的严苛可靠性，恰恰是算力电源赛道迈向高压、高效时最稀缺的品质。博世正将经过严格车规验证的碳化硅技术，平移拓展至AI数据中心等算力基础设施领域。
面对AIDC供电架构从传统交流向高压直流演进的趋势，博世打造了覆盖车载与工业全场景的产品矩阵：
多元化封装布局： 从基础的TO-247-4L、D2PAK，到面向高功率密度的QDPAK和HVCPAK顶侧冷却封装。其中，QDPAK双向开关器件可完美适配三电平拓扑，大幅提升电源模块的功率密度。

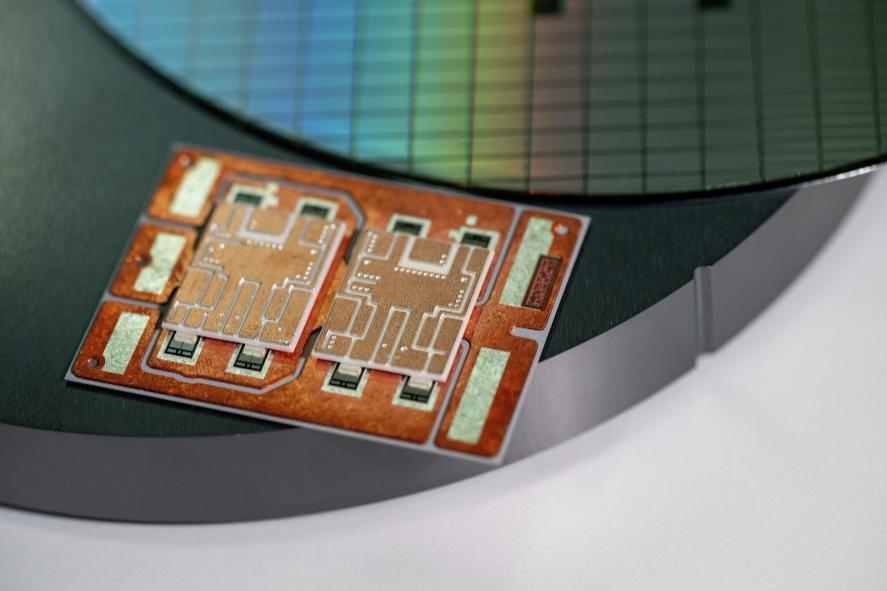

前沿嵌入式互连： 面向更高集成度需求，博世创新的S-Cell裸片铜金属化技术支持PCB嵌入式封装，实现了极低的寄生电感与卓越的散热表现。
汽车与AI算力双赛道的并行，赋予了博世跨行业动态调配产能的弹性，也让工业与算力客户得以共享车规级制造带来的品质红利。

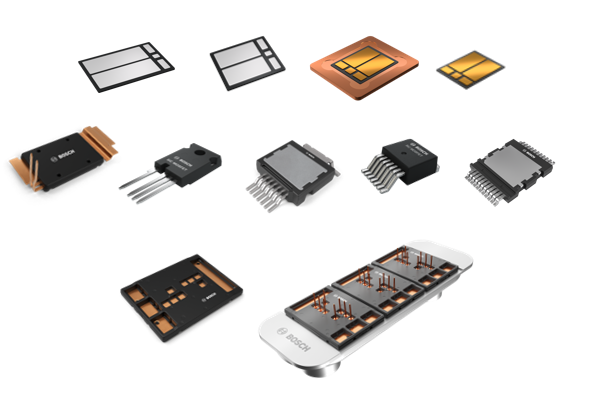

博世碳化硅产品家族
根植本土，携手出海：构建开放共赢的产业共同体
在迭代迅速且极具活力的中国市场，博世跳出单纯“单向技术输入”的传统模式，深化“本土研发+本土制造+生态共创”的落地路径：
敏捷的本土工程与制造闭环： 依托本土新能源核心部件研发制造基地及快速爬坡的碳化硅功率模块产线，博世将封装、测试与应用集成深度扎根中国，显著缩短了从样件开发到规模量产的响应周期。本土应用开发与FAE团队更在新项目早期便深度参与整车方案定义，敏捷响应本土400V与800V平台的差异化需求。
开放弹性的商业矩阵： 博世打破传统零部件供应模式，提供分层式的产品方案。客户既可以选用完整的电驱动总成，也可以灵活采购碳化硅裸芯片或分立器件，全面兼容整车企业与Tier 1自主研发的多元化趋势。
赋能本土产业链全球化： 依托跨大西洋的双晶圆制造底座与遍及全球的服务网络，博世致力于成为中国客户进军全球市场的坚实后盾，在合规准入、供应链保障和全球交付层面提供全方位赋能。
放眼工业史，每一次能源与算力的变革，都需要底层半导体技术的坚实托底。碳化硅赛道的深水区，考验的是制造的韧性、系统的纵深、对安全的敬畏以及穿越产业周期的定力。
立足二十余年的宽禁带半导体积累，博世将继续践行“科技成就生活之美”的承诺，以系统级工程能力构筑产业基石，与中国及全球伙伴携手共赢绿色智能的未来。
结论
碳化硅赛道走到现在，参数竞赛的阶段正在过去，真正决定谁能走得更远的，是制造的韧性、系统的整合能力和对安全的敬畏。博世在这方面的底子确实厚——跨大西洋的双Fab布局覆盖了150毫米到200毫米的产能升级，给了它抗风险的底气；第三代沟槽栅技术没有去卷纸面数字，而是把重心放在了栅氧保护和短路耐受这些跟长期可靠性直接相关的环节。更值得关注的是，博世正在把车规级的品质标准平移给AI算力基础设施，同时在中国市场走本土研发和制造的路子，用灵活的芯片和模块供应方式配合客户自主开发的趋势。
