【导读】罗氏线圈（Rogowski Coil）电流探头是一种高精度、宽频带、无磁饱和的交流电流测量工具。它最大的特点是采用了柔性、空心的线圈结构，这使其能够轻松绕制在不规则导体上，且不存在传统铁芯互感器开路高压的危险。

在测试应用中，它主要凭借以下核心优势解决了诸多传统探头难以处理的问题：

无磁饱和效应：线圈不含铁芯，从根本上避免了因大电流或直流偏磁导致的磁饱和问题，可准确测量高达数千安培甚至更大的电流，尤其适合新能源、电炉等大电流场景。

卓越的带宽与高频响应：具备从几Hz到数十MHz的频响范围（部分高端型号可达100MHz），能捕捉到传统探头易丢失的高频谐波或快速瞬态信号，是分析开关电源（SMPS）纹波和半导体开关特性的利器。

灵活的机械特性：线圈轻巧柔软（部分线圈截面仅1mm），可以伸入致密的电路板中，直接套在TO-220封装MOSFET或IGBT等功率器件的管脚上进行测量，无需断开原有电路。

极低的电路干扰：插入阻抗几乎为零，对被测电路的影响极小，确保了测量结果的真实性，尤其适合高频或微弱信号的测试。

以下是罗氏线圈探头在几个关键领域的典型应用及场景分析：

一、电力电子与半导体测试

在第三代半导体（如SiC、GaN）和开关电源的研发中，电流通常具有高频、大电流、快速跳变的特点。罗氏线圈在此类测试中表现优异：

1、半导体器件开关测试：直接测量MOSFET、IGBT的漏极电流，用于双脉冲测试，评估器件的开关损耗和动态性能电源转换器诊断：

2、分析功率转换器（如UPS、逆变器）中的高频电流波形，帮助工程师优化电路设计，解决电磁干扰（EMI）问题。

3、微小空间测量：利用极细的线圈探头（1.0mm-1.7mm），可以轻松穿过TO-220等封装器件的狭窄管脚，这是传统钳形表无法做到的。

二、电能质量与工业自动化

在工厂配电、电机驱动等场景下，电流通常包含复杂的谐波成分，且空间狭小难以接线：

1、变频驱动（VSD）测试：准确测量变频器输入/输出侧的电流，分析谐波含量，评估电机驱动性能。

2、三相电能质量分析：配合电能质量分析仪（如Fluke或Mi550），无需拆线即可测量大电流母线的电能质量（谐波、不平衡度、骤升骤降等）。

3、能耗监测：在大电流开关柜或密集母线中，灵活的线圈可以方便地缠绕在母排上进行能耗计量。

三、新能源与电力系统

1、太阳能/风能发电监测光伏阵列或风机输出的动态大电流，评估发电效率。

2、充电桩测试：用于电动汽车充电桩的电流检测，确保充电过程的计量准确性和安全性。

3、电网故障检测：在变电站中，用于实时监测输电线路的电流变化，配合保护装置快速定位线路故障。

四、特别应用：直流波纹测量

虽然罗氏线圈只能测交流，但特别适合测量叠加在大直流信号上的小交流波纹。由于不存在铁芯饱和问题，它可以清晰地捕捉到直流电源或直流充电桩输出端上的微小高频纹波，这是评估电源品质的重要指标

罗氏线圈的选择

选择合适的罗氏线圈电流探头，就像为一项测量任务找到最匹配的工具。核心思路是：从被测电流的特性和物理场景出发，逆向推导出探头的关键参数。

第一步：确认电流是纯交流，且频率适合

这是最关键的前提。罗氏线圈无法测量任何恒定的直流分量，只能测量交流（AC）信号。确认你的信号频率范围是否在探头的有效带宽内。如果信号非常缓慢（接近直流），罗氏线圈并不适合。

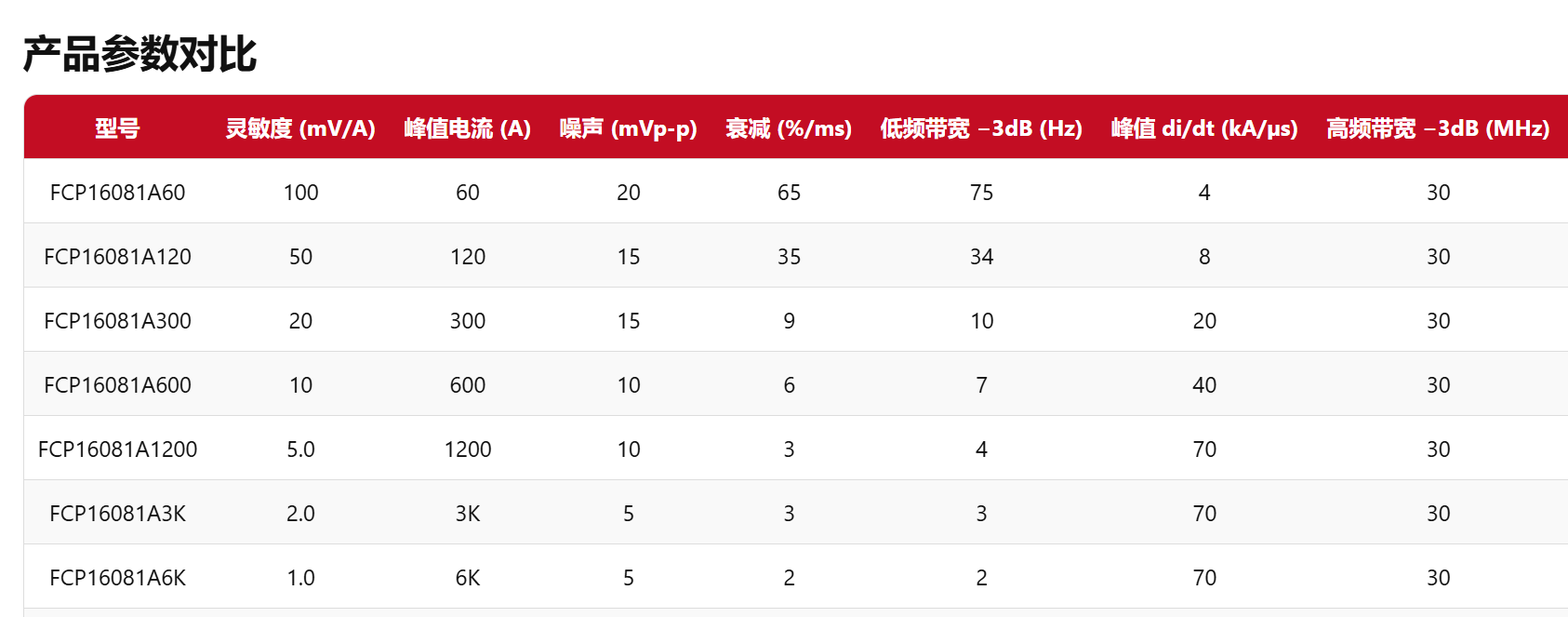

第二步：对照三个核心参数，圈定型号

量程 (Peak Current)：这是探头能测量的最大电流峰值。选择时，需要让预期的最大电流峰值 (Ipeak) 不超过探头量程的80%，留出安全余量。

带宽 (Bandwidth)：决定了探头能捕捉多快的信号。经验上，探头带宽应为被测信号最高频率的3-5倍。对于ns级上升沿的脉冲，则需要MHz到GHz级别的带宽。

灵敏度 (Sensitivity)：决定了探头能将多小的电流变化清晰地显示出来。灵敏度越高（如10 mV/A），示波器上看的波形幅度就越大，越容易观察微小电流。

第三步：检查物理尺寸和接口，确保能用

线圈尺寸：检查线圈能否穿过被测导体，或者绕在母排/线缆上。对于电路板上的密集管脚（如TO-220封装的MOSFET），需要选择线圈截面在2mm以下的超细型号；对于某些狭小空间线圈难以形成环型的场景，可以考虑叉形罗氏线圈。
