【导读】调试完后，该电源可以输出DC11.80V，DC-12.11V，Dc+5.02三路直流电压源。输出总功率10W，遗憾的是没有接入保险丝，别在使用中电源给烧了。利用它重新调试运放结果很好。
1、自制电源的想法起源于前两天想试试运算放达器，发现电源的-12V偏高，导致运放不能正常工作。
2、原理图

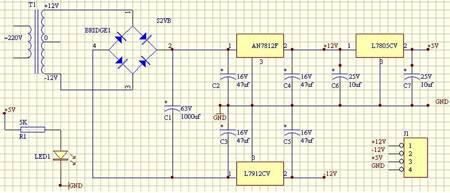

图1、自制稳压电路接线图
说明：(1)、T1是电子市场9块钱买的10W正负12V变压器。开始时我从一个坏的计算机电源上拆下一个小小的变压器，认为可以用，首先发现引脚特别多，分不清哪是初级那是次级，其次我大胆地把一端只有两个引脚的当做初级线圈接入220V，只是点动接触一下，屋里空开就跳了。后来才明白，那是所谓的高频变压器，工作时把220交流电整流，滤波后，通过高频开关输入的。特点时可以实现小体积大功率。给象我一样的初学者提个醒，碰到这种问题接线小心!果然电子市场买的新的变压器，才10w!!!那么大个头!：)
(2)、7812和7912是常用件，但是关于引脚定义挺乱的，总之是对应好就好了。图2是我做完整理的时候发现的，觉得比较清楚，就摘录过来。接错引脚可能导致两端电压不对称，甚至在整流桥后两端电压不对称。其实正确的接线，稳压效果是很不错的。

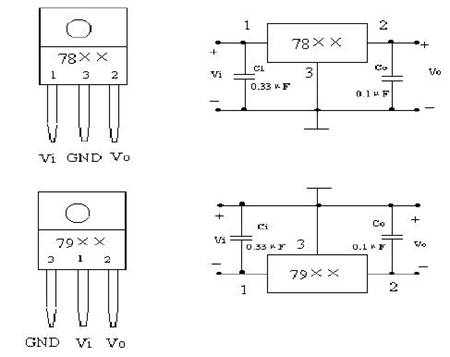

图2、 78xx和79xx接线图
(3)、整流桥可以买到的，就一个集成电路，我买的是S2VB20，可以过200VDC,2A电流，反正我的变压器就是10W的输出1A不到，足以!
(4)、滤波电容，似乎没什么讲究，有人说从几百到几千微法都行，但是要注意耐压，别被击穿了。还有，别接反了，0和-12v之间，0接电容正，-12接电容负。我接反了，一个电容冒着烟坏掉了。滤波效果挺好的，不带负载嘛!也看不出来，以后专门看看这个滤波，什么派型滤波不知有什么特长。用示波器看一条直线!如果不解电容，可以很清楚地看到整流桥后负半轴的波形翻转上去。加电容后，立即变成一条直线了。
(5)、78xx和79xx的1、2与地之间的电容，有书上讲是防止产生高频自激振荡和抑止输入高频干扰信号，摘录至此。电容大小也是乱选的，这个不要参考了。
3、结果
调试完后，该电源可以输出DC11.80V，DC-12.11V，Dc+5.02三路直流电压源。输出总功率10W，遗憾的是没有接入保险丝，别在使用中电源给烧了。利用它重新调试运放结果很好。
