自20世纪90年代来以来，中国的电力系统中35千伏、10千伏的电网一般都采用中性点不接地的运行方式，变压器容量计算也是基于接地的情况下进行数值代入计算，一般没有什么较大的数值变动。而最近几年中，随着城网电缆线路剧增，电网的对地电容电流也迅速上升。因此，这种情况下很容易产生电弧接地过电压，对整体电网的安全性能危害很大。因此，工程师就需要及时的改变变压器接法，并及时调整容量计算方法。



通常情况下，工程师想要有效的抑制弧光接地过电压，就必须改电网中性点不接地系统为中性点经电阻接地或经消弧线圈接地。众所周知，接地变压器的功能是为中性点不接地系统，引出一个中性点。通过这种独有的功能，它可以在电网正常运行时有很高的励磁阻抗，绕组中只流过较小的励磁电流或因中性点电压偏移引起的持续电流。当系统发生单相接地故障时，接地变压器绕组对正序、负序都呈现高阻抗，而对零序电流则呈低阻抗，这一零序电流经过接地变压器中性点电阻或消弧线圈起到减小电网的接地电流和抑制过电压的发生。为此，该接地变压器的结构就必须采用曲折形的绕组联结法，并在中性线处引出中性点套管，以加装消弧线圈或接地电阻。其联结图如图1所示。

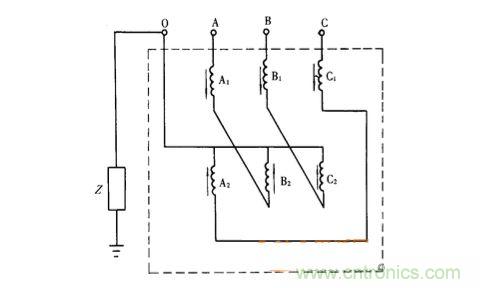

图1 曲折形绕组联结图



从上图中我们可以看到，此种接地变压器由6个绕组组成的。其中，每一个铁心柱上有2个绕组，然后反极性串联成曲折形的星形绕组。即A1绕组的末端与B2绕组的末端相连，同样，B1绕组末端与C2绕组末端，C1绕组末端与A2绕组末端相连，然后A2、B2、C2的首端相连则形成曲折变压器的中性点。

图2 各绕组间的相量关系



从图2中我们可以看到，三个绕组之间的电压值为10500V，则其相电压符合星形绕组联结法应为6070V。此时，工程师就需要依据具体的绕法进行数值计算，也就是说，现在每一绕组的电压就不应为6070V/2，因为每相绕组中的两个绕组的夹角是120°，故每个绕组的电压应是3505V。在电压保持稳定的情况下，采用该种绕法可以有效的提升整体电网系统的安全性能。
