【导读】DIY达人利用本文向朋友们分享这款电池充电器电路的“非主流”。首先扫盲一下充电器的功能特点：充电前先对电池放电，以消除记忆效应,放完电后自动转换成充电；充电方式为脉宽调制恒流式,脉动恒流充电加脉冲放电；充满检测参数为电池端电压，双重控制；并联充电；防反充电。
电路原理
如图1所示，IC1、IC2、IC3接成电压比较器，IC4接成方波脉冲发生器，脉冲宽度和频率由IC1控制，输出正脉冲期间BG4导通，恒流IC3对电池 充电;负脉冲期间，输出经C2微分后使BG1、BG2短时导通，对电池放电。接通电源后，IC1输出高电位，电路进入充电状态；若需放电应触动放电按钮 AN，使IC1输出低电位，BG1、BG2导通，电池开始放电，放电指示LED3亮，充电指示LED3熄灭；当电池放电至09V时，IC1输出高电 位，BG1、BG2、D3截止，放电结束，充电开始。
当电池被充至42V时，IC1输出由高变低，IC2输出由低变高；IC3正输入端电位 约44V，IC4输出的脉冲频率由180Hz变为320Hz左右，净充电电流平均值由200mA降至62mA左右。当电池被充至44V时，IC3输出由高 电位变为低电位，将IC4输出钳制在低电位上，BG4截止，充电结束。
电路安装无误，装入待充的500mAh镍镉电池两只，接通电源，应有LED1、LED2亮，LED3微亮；IC1、IC3输出高电位，IC2输出低电位，IC4输出平均值在0.2V~1V，否则应检查有关元件是否接错；若工作正常，可按以下步骤进行调试：
1、按下AN、IC1正输入端电位约0.9V，否则应改变R2，此时LED2熄灭，LED3亮；
2、当放电至0.9V时LED2亮，LED3变成微亮，断开D1测IC3约为375mA，否则应调R3；接通D7测IC3应为225mA左右，否则应改变R5，再测IC2应为25mA左右，否则应改变R6或C2；
3、充电，调R1使IC1输出刚好由高变低，再改变R4使IC3为90mA左右；
4、用涓流充电2.5小时,调W2，测IC3由90mA降为80mA，此时LED2的亮度减弱，待LED2熄灭时，调W1使IC3输出刚好由高变低。

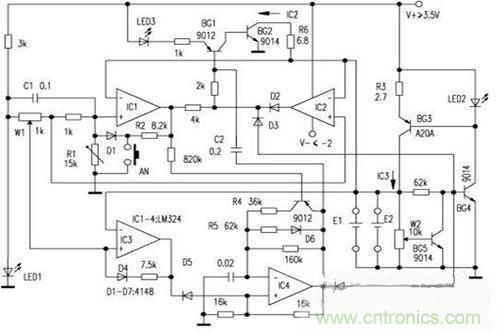

图解：电路原理图
该电路比较实用，在试制时找不到型号为A20A的三极管，后来用9012代替，电路可以正常工作，A20A可用其它Icm>200mA的PNP晶体三极管代替。
电路焊接无误后，一般可正常工作，否则应检查IC4的输出端有无矩形脉冲输出；若IC4输出正常,可检查BG3、BG4是否损坏；若IC4无矩形波输出，则可按四个运放及其周围的电路分为4个功能模块.通过考察各个运放的输出，逐个排除故障。注意：应调整R1到适当阻值，调整W1可改变两种不同频率充电的切 换点。
