【导读】在Titan出来之前GTX680算是单芯之王了，不过其简陋的做公和身份完全不相符。尤其是空焊一相的供电模块是大家唾弃最多的地方，经过一段时间的研究，算是成功了，今天就和大家分享一下过程。
首先要说的是：改造有风险，并且会失去保修，请慎重！

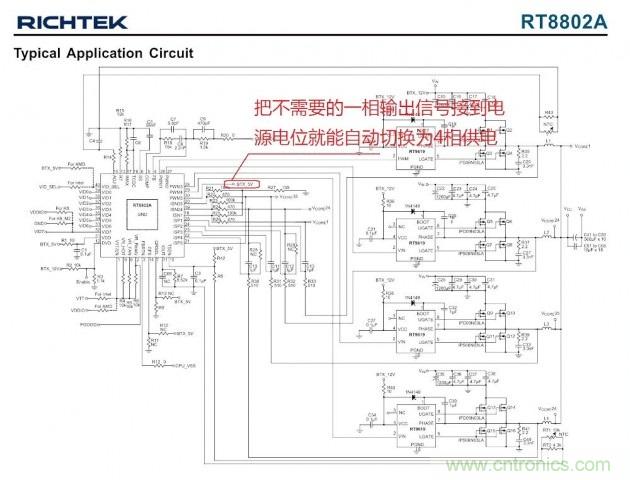

首先要知道为什么在一块pcb上既可以使用4相供电也可以使用5相供电，答案就在公版GTX680使用的PWM主控芯片richtek rt8802a的技术手册上，如下图。当然了，PCB上有额外的一相供电元件的空焊位是改造的首要前提。
接下来就是按照显卡上其他4相的布局找到缺失的原件以及原件的参数。这一步需要配合万用表和放大镜。

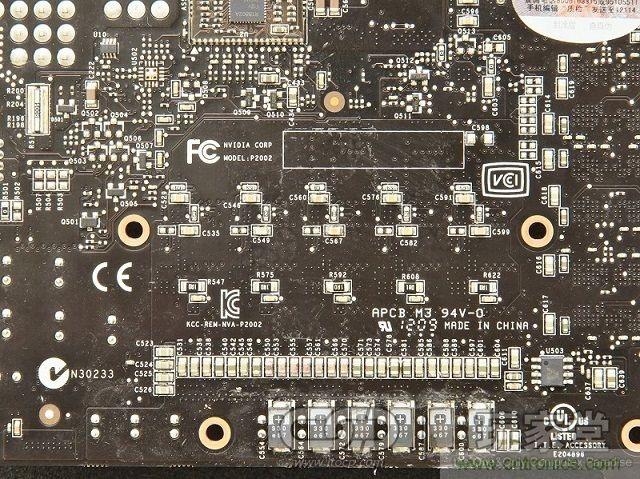

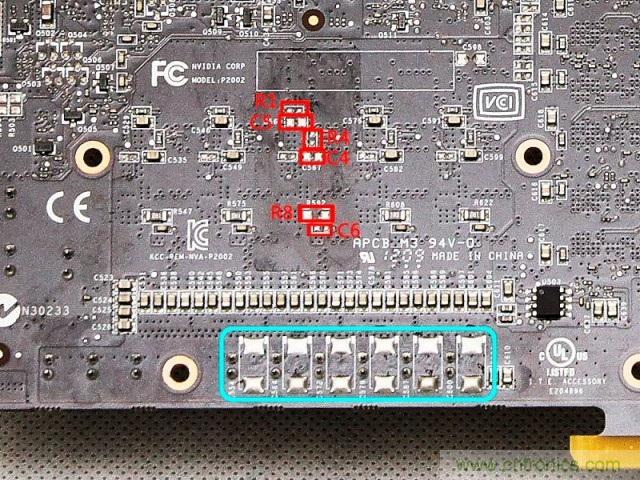

像背面这个位置还是比较好找的，另外在改造的同时我们可以顺便把蓝框内的6个电容补上，加强核心供电的稳定性。

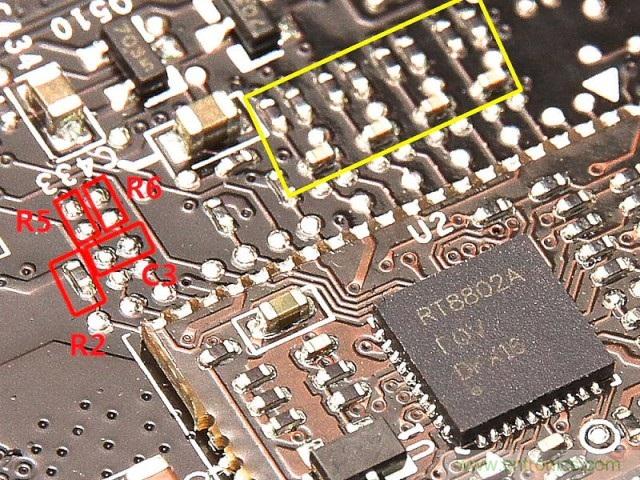

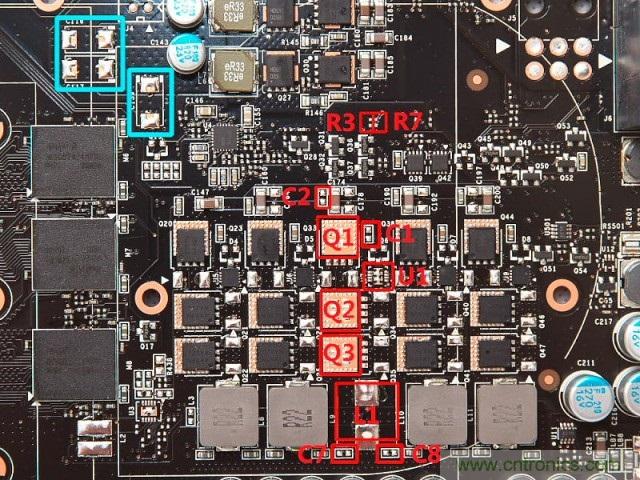

正面的原件大部分都很大，只有r2，r3非常难找。解决的办法其实是对比了使用完整5相供电的P2002PCB的产品的照片，我选择的是映众的冰龙680 4G。另外，蓝色框内可以增加3个电容加强显存供电的稳定性。

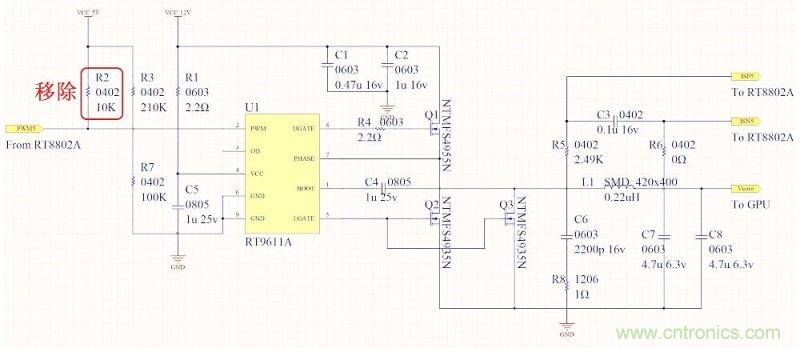

接下来的一步非常关键，对于电容以及封装小于0805的电阻来说，我们无法从外观上得知其参数，因此唯一的办法就是把他们焊下来，一个个的量。虽然万用表和元器件本身都有误差，不过阻值和容值都是有标准的，我们只要按照最接近的标值来寻找即可。比如我们量出2.48k，通过简单的查找就能发现其实所需的是2.49k电阻。连接关系和原件参数都确定以后就可以画出缺失的这一相供电模块的电路图了。

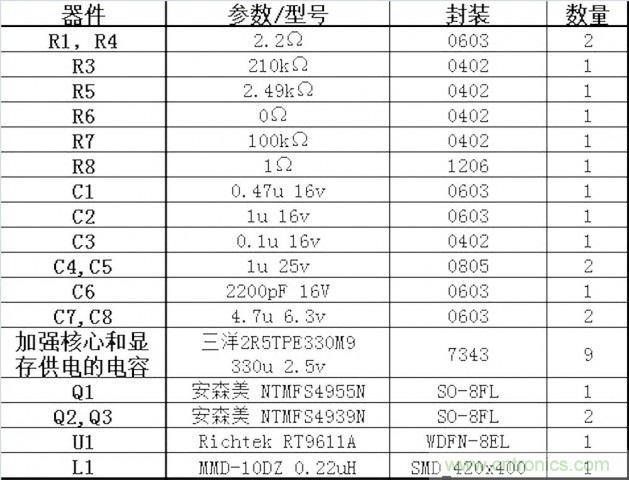

所需元器件列表。电阻电容什么的其实非常便宜，就是mosfet驱动和上下桥最贵，而且非常难找。
上面的步骤是最关键的，完成以后我们就能够得出补全一相供电所需要的全部原件了。接着就是去市场上买。当然了，由于这些贴片电阻、电容实在是太小了，一般都会50甚至100个以上起售，不过不用担心，100个的价格也就3-5元钱而已。比较麻烦的是MOS管、MOS驱动芯片和电感比较难找，而且价格相对来说有点贵。总计下来改造所需的成本在100元左右。由此也可以看出为什么公版产品要减少这一项供电，因为至少可以省几十元的成本。由此可以看出资本家是多么不厚道了。。。。。

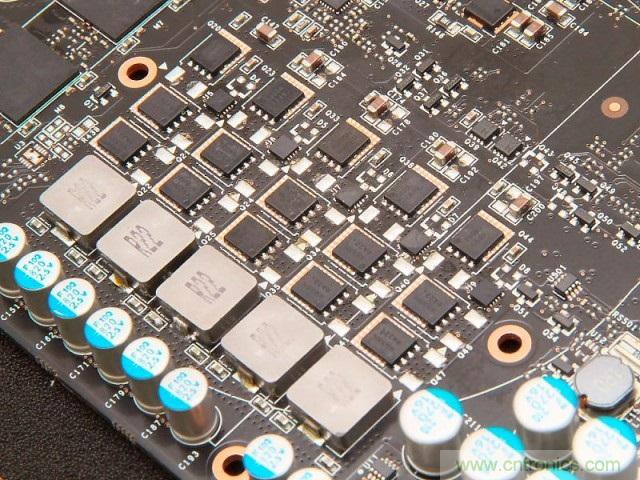

接下来就是焊接的过程了，这个没有什么技巧可言，完全就是考验焊工，多用废旧板卡练习几次就ok了。配合电烙铁和风焊台（热风枪），经过一个多小时解决问题。 正面的都还算好焊。
背面的小芝麻是比较麻烦的，看着都晕，所以一定要配置一个高倍数的放大镜，我用的是25倍。

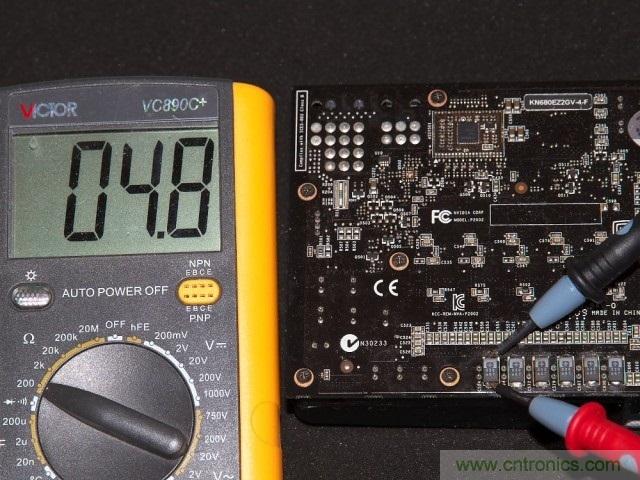

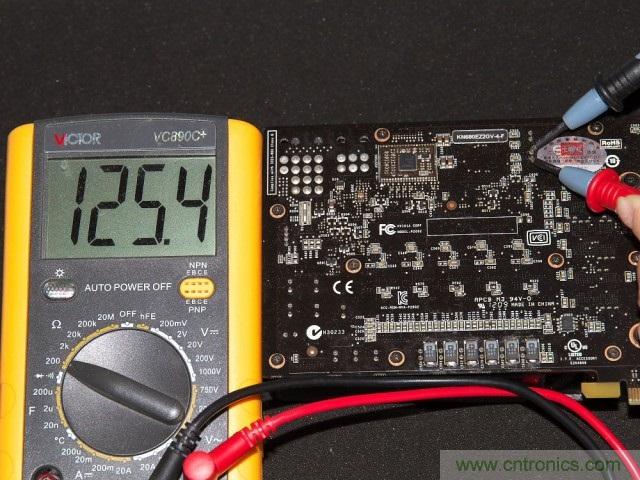

焊接完成后一是要用放大镜配合电路图仔细的测量各个元器件之间的连接关系，确定有无短路和虚焊。另外一个简单的办法就是通过直接测量供电回路的电阻值（关机状态下）来确定是否有明显的焊接失误。通常来说GPU核心供电回路的电阻值在1欧姆到10几欧姆之间，而显存供电回路则是100-140欧姆左右。至于测量点，选择核心和显存供电模块输出电容的两个引脚就可以了。可以看到改造前后核心、显存供电回路的电阻值都在4.8欧/125欧左右，因此焊接是没有问题的。
最后，折腾那么半天，增加一相供电模块的意义是什么呢？ 从性能角度考虑，4相核心供电理论上每相承受的电流比5相供电多出25%，根据热功耗公式P=I2R进行一下简单计算，4相供电模块的发热量是5相的1.25倍。如果考虑到工作电流下降后mos管本身的导通电阻也会有少许的下降，那么最终发热量的差距会更大。此外，采用更多的相数进行供电并且补上了一些滤波电容能在一定程度上减小纹波，换句话说就是供电的品质更高了，如果运气不错的话核心的超频极限有望得到提升。

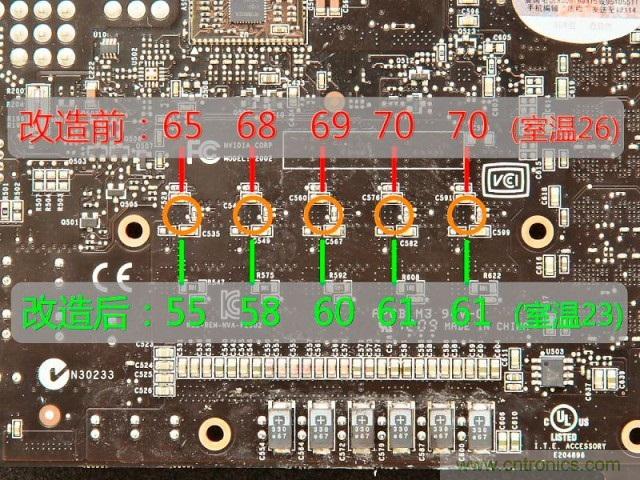

看下改造前后的供电模块温度吧，使用红外测温枪对准供PCB背面供电模块的位置分别取5个测量点，测试使用FC2的benchmark tool连续运行25分钟后进行温度采集。没有空调，室温不固定，没有办法，不过还是能看出改造后供电模块的温度的确有明显的下降，刨去室温的差距后应该还能有5度以上的温差。另外温度的下降在另一个方面说明供电模块的效率提升，只是忙着改造忘记在之前测一下功率了，个人感觉应该能省5瓦左右的功率吧。

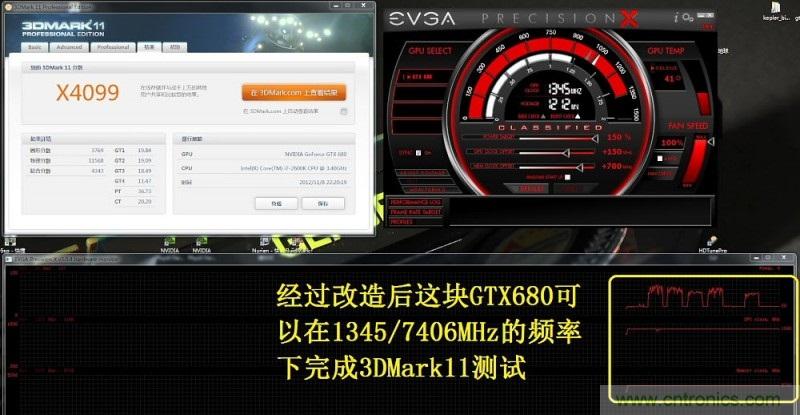

同时，改造以后在原装散热器条件下，可以以1345MHz的核心频率完成3D Mark11测试，取得x4099的高分。而在改造之前虽然也能用1345MHz跑完测试，不过跑的不是特别顺利，得跑几次才能过一次。这应该是通过改造降低了供电纹波电流的功劳,可惜手边没有示波器，要不就能量化一下改造的效果了。
从去年4月份GTX680第一次到手上就一直有要改造供电模块的想法，直到上个月终于实现，其中改造的难点不少，不过在很多朋友的帮助下都一一克服了。虽然这样的改造对于实际性能的提升可以说没有太大的帮助，但我认为这就是DIY的精神所在。

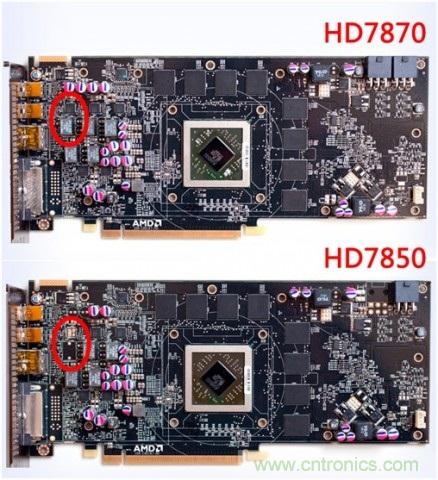

当然了，今天和大家分享的这个供电模块改造方法不仅适用于公版GTX680，同样也适用于其他预留了空焊位的产品，比如公版的HD7850，其使用的PCB和公版HD7870完全一样，仅仅是缩减了一相核心供电模块，并且由于这款产品采用了集成上下桥和MOSFET驱动的整合芯片，所需要焊接的原件比改造680要少很多。手上有公版HD7850显卡的朋友也可以尝试一下。
