【导读】试问，ADC的TUE技术规格中的“总”意味着什么？这是不是代表着ADC数据表中所有增益误差相加？本文主要深究影响ADC总精度的几大因素，也可以说是总不可调整的误差。
更确切地说，TUE是单位为最低有效位 (LSB) 的DC误差技术规格。最低有效位 (LSB) 代表ADC的实际和理想传递函数之间的最大偏离。这个技术规格假定未执行系统级校准。
在概念上，TUE是ADC运行方式中以下非理想类型数值的组合：

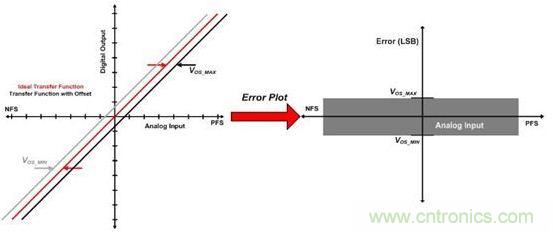

偏移误差 (VOS)：如图1所示，ADC实际和理想传递曲线间的恒定差异。这个值是测得的将ADC输入短接至地而获得的数字输出。
图1. ADC偏移误差与输入电压之间的关系

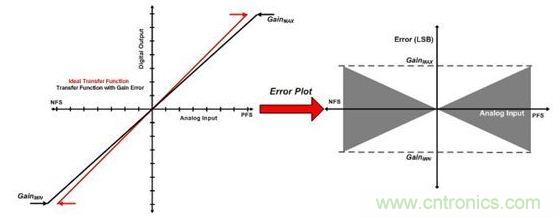

增益误差：ADC输出的实际和理想斜率之间的差异。他通常表示为满量程输出码上的ADC范围或最大误差的比率。如图2中所示，增益误差的绝对值在模拟输入接近满量程值时增加。
图2. ADC增益误差与输入电压之间的关系

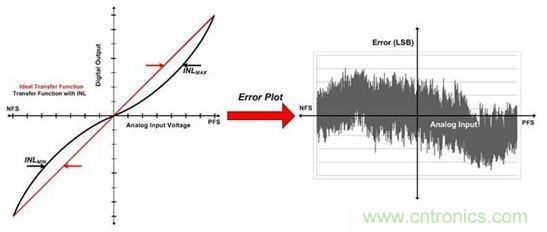

积分非线性 (INL)：实际ADC传递曲线到理想直线运行方式的最大非线性偏离。ADC的INL响应没有一定的形状，并且取决于内部电路架构，以及由前端信号调节电路导致的失真。
图3. ADC INL误差与输入电压之间的关系
大多数ADC数据表指定所有上述DC误差的典型值和最大值，但是未指定TUE这方面的数值。计算TUE的最大值可不像将所有单独的DC误差最大值加在一起那么简单。这是因为所有这些误差是不相关的，并且在出现最差偏移的情况下，增益和线性误差也许不全都出现在ADC传递函数的同一个输入电压上。因此，误差的简单求和也许使系统精度看起来未必那么差。这在应用的动态范围被限制在传递函数的中间时更是如此。
在这典型数据采集系统中，与ADC在一起的还有一个输入驱动器和一个电压基准，他们也会影响总体偏移和增益误差。因此，在大多数没有校准的系统中，偏移和增益误差决定了计算TUE最大值时用到的INL。计算特定模拟输入电压上的最大TUE的推荐方法是，那一点上所有单个误差最大值的和方根，（方程式1）。将所有这些误差转换为同样的单位很重要，通常转换为LSB。
方程式1生成一个针对TUE的典型“蝴蝶结”形状的误差图。对于具有较高偏移误差的系统，“蝴蝶结”图有一个更厚的结（图4A）。相反，对于增益误差较高的系统，“蝴蝶结”的结变薄，而弓形变厚（图4B）。
图4.“蝴蝶结”形状的ADC TUE与输入电压间的关系
总的来说，由于误差取决于ADC工作时的输入电压范围，所以没有计算ADC最大TUE的确定公式。如果系统不要求采用整个ADC输入范围，你可以通过使ADC远离其传递函数的端点运行来大大减少TUE。
