1 新能源汽车分类

在新能源汽车分类中，“弱混、强混”与“串联、并联”不同分类方法令非业内人士感到困惑，其实这些名称是从不同角度给出的解释、并不矛盾。

1.1消费者角度

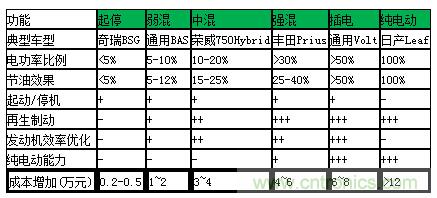

消费者角度通常按照混合度进行划分，可分为起停、弱混、中混、强混、插电和纯电动，节油效果和成本增等指标加如表1所示。表中“-”表示无此功能或较弱、“+”个数越多表示效果越好，从表中可以看出随着节油效果改善、成本增加也较多。

1.2技术角度

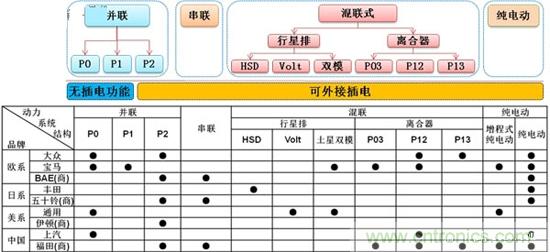

技术角度由简到繁分为纯电动、串联混合动力、并联混合动力及混联混合动力，具体如图1所示。其中P0表示BSG（Belt starter generator，带传动启停装置）系统，P1代表ISG（Integrated starter generator，启动机和发电机一体化装置）系统、电机处于发动机和离合器之间，P2中电机处于离合器和变速器输入端之间，P3表示电机处于变速器输出端或布置于后轴，P03表示P0和P3的组合。

从统计表中可以看出，各种结构在国内外乘用或商用车中均得到广泛应用，相对来说P2在欧洲比较流行，行星排结构在日系和美系车辆中占主导地位，P03等组合结构在四驱车辆中应用较为普遍、欧蓝德和标致3008均已实现量产。新能源车型选择应综合考虑结构复杂性、节油效果和成本增加，例如由通用、克莱斯勒和宝马联合开发的三行星排双模系统，尽管节油效果较好，但由于结构复杂且成本较高，近十年间的市场表现不尽如人意。
[page]
2 新能源汽车模块规划

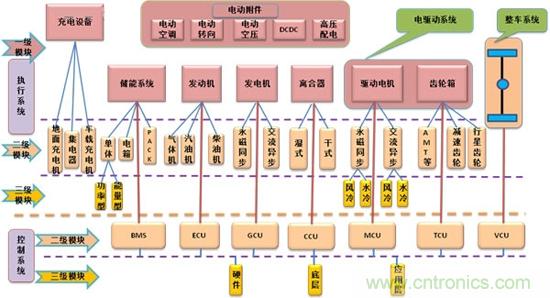

尽管新能源汽车分类复杂，但其中共用的模块较多，在开发过程中可采用模块化方法，共享平台、提高开发速度。总体上讲，整个新能源汽车可分为三级模块体系、如图2所示，一级模块主要是指执行系统，包括充电设备、电动附件、储能系统、发动机、发电机、离合器、驱动电机和齿轮箱。二级模块分为执行系统和控制系统两部分，执行部分包括充电设备的地面充电机、集电器和车载充电机，储能系统的单体、电箱和PACK，发动机部分的气体机、汽油机和柴油机，发电机的永磁同步和交流异步，离合器中的干式和湿式，驱动电机的永磁同步和交流异步，齿轮箱部分的有级式自动变速器（包括AMT、AT和DCT等）、行星排和减速齿轮。

二级模块的控制系统包括BMS、ECU、GCU、CCU、MCU、TCU和VCU，分别表示电池管理系统、发动机电子控制单元、发电机控制器、离合器控制单元、电机控制器、变速器控制系统和整车控制器。三级模块体系中，包括电池单体的功率型和能量型，永磁和异步电机的水冷和风冷形式，控制系统的三级模块主要包括硬件、底层和应用层软件。

根据功能和控制的相似性，三级模块体系的部分模块可组成纯电动（含增程式）、插电并联混动和插电混联混动三种平台架构，例如纯电动（含增程式）由充电设备、电动附件、储能系统、驱动电机和齿轮箱组成。各平台模块的通用性较强，采用平台和模块的开发方法，可共享核心部件资源，提升新能源系统的安全性和可靠性，缩短周期、降低研发及采购成本。

3 新能源汽车三大核心技术

在三级模块体系和平台架构中，整车控制器（VCU）、电机控制器（MCU）和电池管理系统（BMS）是最重要的核心技术，对整车的动力性、经济性、可靠性和安全性等有着重要影响。

3.1VCU

VCU是实现整车控制决策的核心电子控制单元，一般仅新能源汽车配备、传统燃油车无需该装置。VCU通过采集油门踏板、挡位、刹车踏板等信号来判断驾驶员的驾驶意图；通过监测车辆状态（车速、温度等）信息，由VCU判断处理后，向动力系统、动力电池系统发送车辆的运行状态控制指令，同时控制车载附件电力系统的工作模式；VCU具有整车系统故障诊断保护与存储功能。

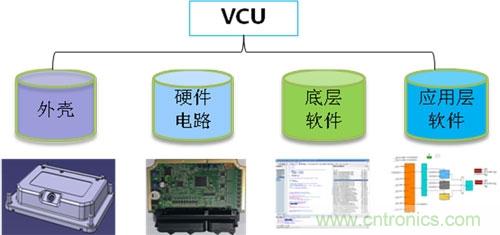

图3为VCU的结构组成，共包括外壳、硬件电路、底层软件和应用层软件，硬件电路、底层软件和应用层软件是VCU的关键核心技术。


VCU硬件采用标准化核心模块电路（ 32位主处理器、电源、存储器、CAN ）和VCU专用电路（传感器采集等）设计；其中标准化核心模块电路可移植应用在MCU和BMS，平台化硬件将具有非常好的可移植性和扩展性。随着汽车级处理器技术的发展，VCU从基于16位向32位处理器芯片逐步过渡，32位已成为业界的主流产品。

底层软件以AUTOSAR汽车软件开放式系统架构为标准，达到电子控制单元（ECU）开发共平台的发展目标，支持新能源汽车不同的控制系统；模块化软件组件以软件复用为目标，以有效提高软件质量、缩短软件开发周期。

应用层软件按照V型开发流程、基于模型开发完成，有利于团队协作和平台拓展；采用快速原型工具和模型在环（MIL）工具对软件模型进行验证，加快开发速度；策略文档和软件模型均采用专用版本工具进行管理，增强可追溯性；驾驶员转矩解析、换挡规律、模式切换、转矩分配和故障诊断策略等是应用层的关键技术，对车辆动力性、经济性和可靠性有着重要影响。

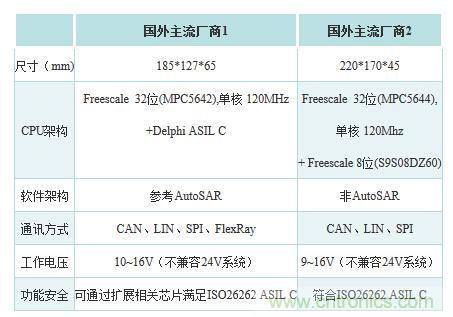

表2为世界主流VCU供应商的技术参数，代表着VCU的发展动态。

[page]
3.2MCU

MCU是新能源汽车特有的核心功率电子单元，通过接收VCU的车辆行驶控制指令，控制电动机输出指定的扭矩和转速，驱动车辆行驶。实现把动力电池的直流电能转换为所需的高压交流电、并驱动电机本体输出机械能。同时，MCU具有电机系统故障诊断保护和存储功能。

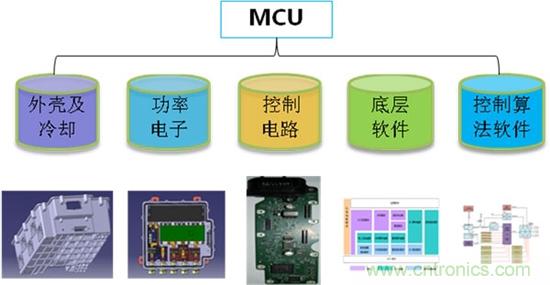

MCU由外壳及冷却系统、功率电子单元、控制电路、底层软件和控制算法软件组成，具体结构如图4所示。

MCU硬件电路采用模块化、平台化设计理念（核心模块与VCU同平台），功率驱动部分采用多重诊断保护功能电路设计，功率回路部分采用汽车级IGBT模块并联技术、定制母线电容和集成母排设计；结构部分采用高防护等级、集成一体化液冷设计。

与VCU类似，MCU底层软件以AUTOSAR开放式系统架构为标准，达到ECU开发共同平台的发展目标，模块化软件组件以软件复用为目标。

应用层软件按照功能设计一般可分为四个模块：状态控制、矢量算法、需求转矩计算和诊断模块。其中，矢量算法模块分为MTPA控制和弱磁控制。

MCU关键技术方案包括：基于32位高性能双核主处理器；汽车级并联IGBT技术，定制薄膜母线电容及集成化功率回路设计，基于AutoSAR架构平台软件及先进SVPWM PMSM控制算法；高防护等级壳体及集成一体化水冷散热设计。

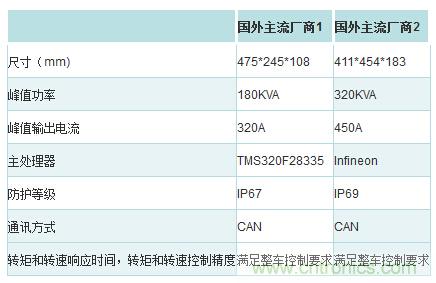

表3为世界主流 MCU硬件供应商的技术参数，代表着MCU的发展动态。

3.3电池包和BMS

电池包是新能源汽车核心能量源，为整车提供驱动电能，它主要通过金属材质的壳体包络构成电池包主体。模块化的结构设计实现了电芯的集成，通过热管理设计与仿真优化电池包热管理性能，电器部件及线束实现了控制系统对电池的安全保护及连接路径；通过BMS实现对电芯的管理，以及与整车的通讯及信息交换。

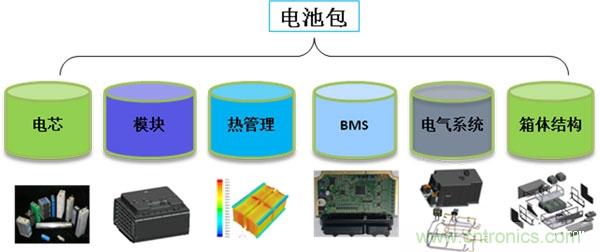

电池包组成如图5所示，包括电芯、模块、电气系统、热管理系统、箱体和BMS。BMS能够提高电池的利用率，防止电池出现过充电和过放电，延长电池的使用寿命，监控电池的状态。

BMS是电池包最关键的零部件，与VCU类似，核心部分由硬件电路、底层软件和应用层软件组成。但BMS硬件由主板（BCU）和从板（BMU）两部分组成，从版安装于模组内部，用于检测单体电压、电流和均衡控制；主板安装位置比较灵活，用于继电器控制、荷电状态值（SOC）估计和电气伤害保护等。

BMU硬件部分完成电池单体电压和温度测量，并通过高可靠性的数据传输通道与BCU 模块进行指令及数据的双向传输。BCU 可选用基于汽车功能安全架构的32 位微处理器完成总电压采集、绝缘检测、继电器驱动及状态监测等功能。
[page]
底层软件架构符合AUTOSAR标准，模块化开发容易实现扩展和移植，提高开发效率。

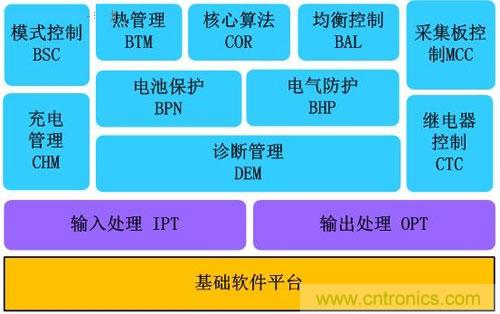

应用层软件是BMS的控制核心，包括电池保护、电气伤害保护、故障诊断管理、热管理、继电器控制、从板控制、均衡控制、SOC估计和通讯管理等模块，应用层软件架构如图6所示。

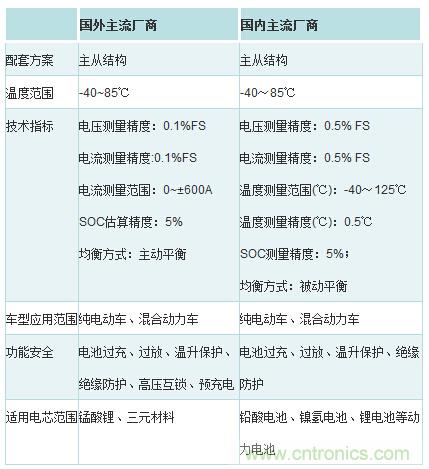

表4为国内外主流 BMS供应商的技术参数，代表着BMS的发展动态。

4 充电设施

充电设施不完善是阻碍新能源汽车市场推广的重要因素，对特斯拉成功的解决方案进行分析，并提出新能源汽车的充电解决方案、剖析充电系统组成。

4.1特斯拉充电方案分析

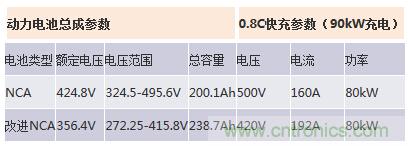

特斯拉超级充电器代表了当今世界最先进的充电技术，它为MODELS充电的速度远高于大多数充电站，表5为特斯拉电池和充电参数。

特斯拉具有5种充电方式，采用普通110/220V市电插座充电，30小时充满；集成的 10kW充电器，10小时充满；集成的20kW充电器，5小时充满；一种快速充电器可以装在家庭墙壁或者停车场，充电时间可缩短为5小时； 45分钟能充80%的电量、且电费全免，这种快充装置仅在北美市场比较普遍。

特斯拉使用太阳能电池板遮阳棚的充电站，既可以抵消能源消耗又能够遮阳。与在加油站加油需要付费不同，经过适当配置的 MODEL可以在任何开放充电站免费充电。

特斯拉充电技术特点可总结如下两点：1）特斯拉充电站加入了太阳能充电技术，这一技术使充电站尽可能使用清洁能源，减少对电网的依赖，同时也减少了对电网的干扰，国内这一技术也能实现。 2）特斯拉充电时间短也不足为奇，特斯拉的充电机容量大90~120kWh，充电倍率0.8C，跟普通快充一样，并没有采用更大的充电倍率，所以不会影响电池寿命；20分钟充到40%，就能满足续航要求，主要原因是电池容量大。

4.2充电解决方案

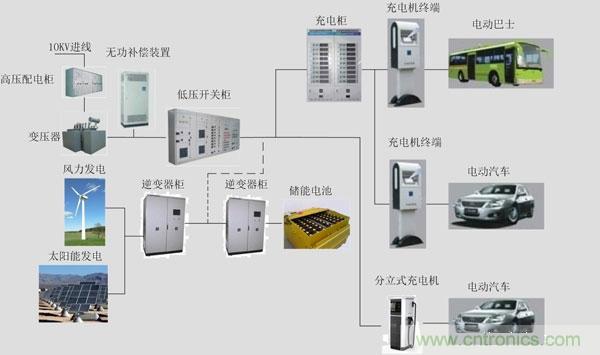

图7为一种可参考的新能源汽车充电解决方案，充电系统组成：配电系统（高压配电柜、变压器、无功补偿装置和低压开关柜）、充电系统（充电柜和充电机终端） 以及储能系统（储能电池与逆变器柜）。无功补偿装置解决充电系统对电网功率因数影响，充电柜内充电机一般都具备有源滤波功能、解决谐波电流和功率因数问题。储能电池和逆变器柜解决老旧配电系统无法满足充电站容量要求、并起到削峰填谷作用，在不充电时候进行储能，大容量充电且配电系统容量不足时释放所储能量进行充电。如果新建配电系统容量足够，储能电池和逆变器柜可以不选用。风力发电和光伏发电为充电系统提供清洁能源，尽量减少从电网取电。
