【导读】相信许多上学的小朋友们都知道学校澡堂的按时间收费的不公平性，洗澡又不是打电话，好不合理！而按流量收费就基本是公平了好多，于是乎，有极客的DIY大神在饮水机上做了实验，真的是奇思妙想无极限！快来看看吧！

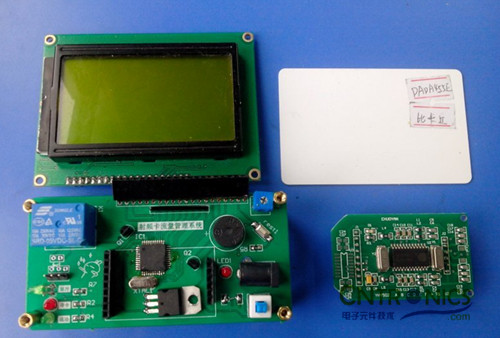

先来个全家福！！！
IC卡的特点：
a、存储容量大。磁卡的存储容量大约在200个字符；IC卡的存储容量根据型号不同，小的几百个字符，大的上百万个字符。
b、安全保密性好，不容易被复制，IC卡上的信息能够随意读取、修改、擦除，但都需要密码。
c、CPU卡具有数据处理能力。在与读卡器进行数据交换时，可对数据进行加密、解密，以确保交换数据的准确可靠；而磁卡则无此功能。
d、使用寿命长,可以重复充值。
e、IC卡具有防磁、防静电、防机械损坏和防化学破坏等能力，信息保存年限长，读写次数在数万次以上。
思路：
首先读取IC卡，将IC卡存储的信息显示出来，如果显示成功，则打开电磁阀，开启外部中断计数脉冲，根据脉冲个数进行相应的扣款操作。比如每10个脉冲扣相应的金额，完成扣款后同时返回余额，并显示出来。写一个上位机对姓名，钱包，学号等进行更改。
[page]
材料：
2个EHY射频卡读写模块 串口协议 用于读写射频卡
2个STC12C5A60S2单片机 选他是因为是双串口，并且速度还不
继电器 控制电磁阀
若干三极管 8050 8550
若干驱动蜂鸣器，继电器 LED
2个7805稳压
2个12864液晶
2个流量计 一热一冷（热的是铜材质的）

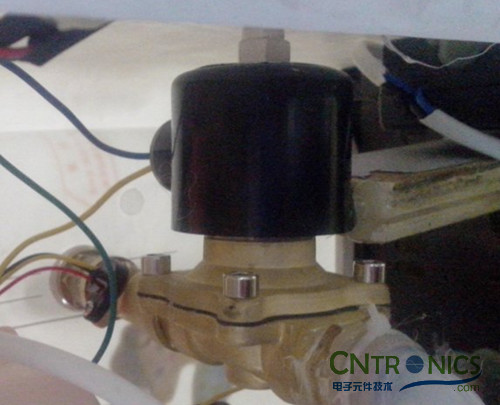

2个电磁阀 一热一冷（热的是铜材质的）

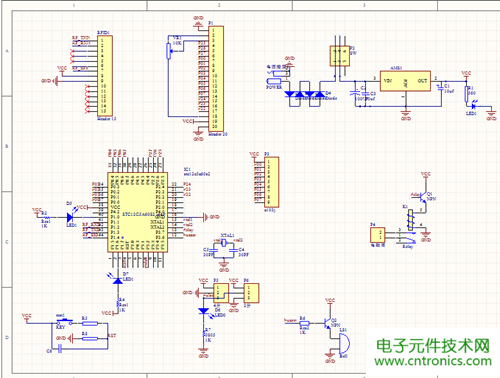

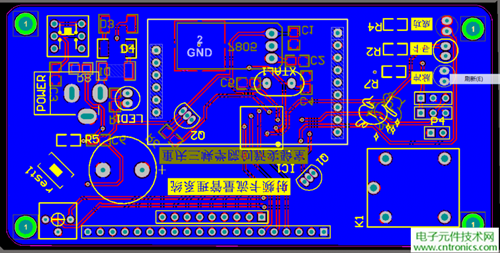

原理图以及PCB图
首先设计电路图，IO口其实没几个
图里面的错误：
1、驱动继电器的三极管大家用8050，
2、PCB上，液晶倒数第二脚没接VCC，导致液晶有数据不显示，后来发现，原理图里面没有接，可以重画。
驱动12864

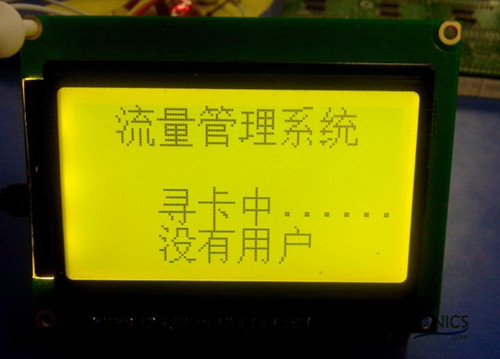

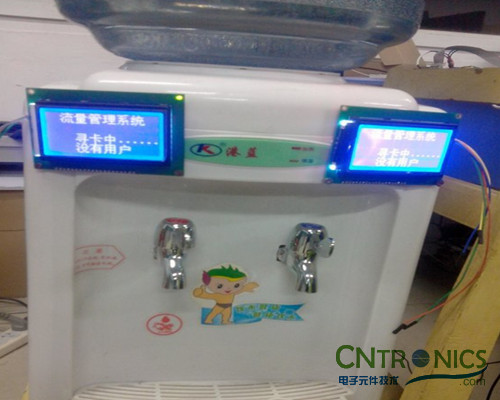

没有用户，等待模式。

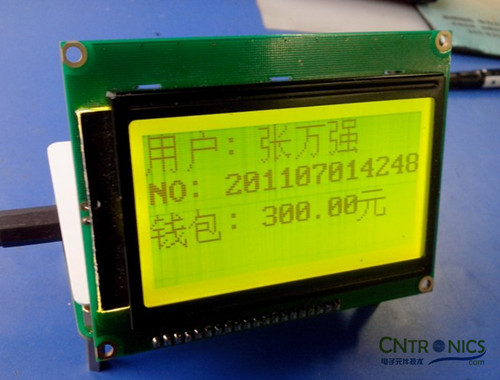

读到卡了，显示姓名，学号，钱包。

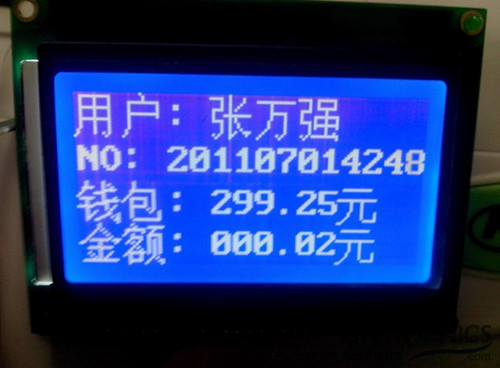

随着流量计脉冲个数增长，单片机进行计费，同时进行扣款操作，操作完毕显示当前余额。

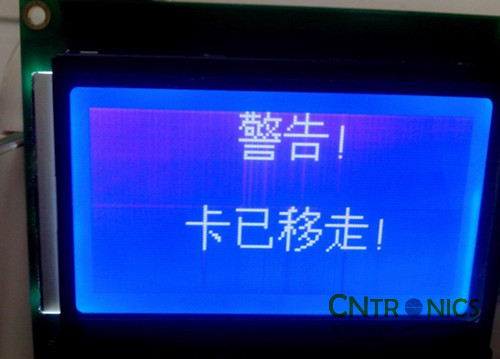

用户移走卡，蜂鸣器长鸣一声，提示卡已移走。

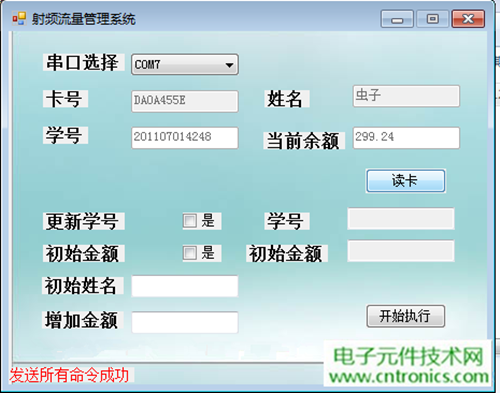

上位机（改变姓名，充值，初始化等操作，依赖于模块） 用C#写语言编写。
[page]

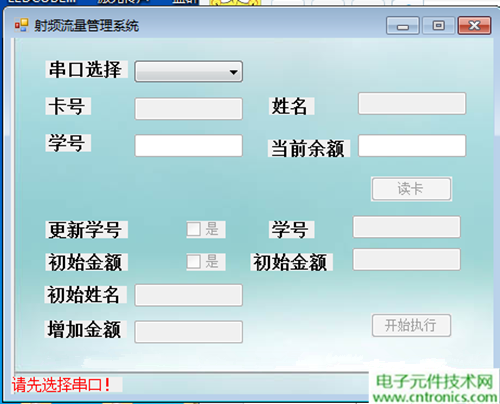

没选择串口前所有的都是灰色，表示不可操作。

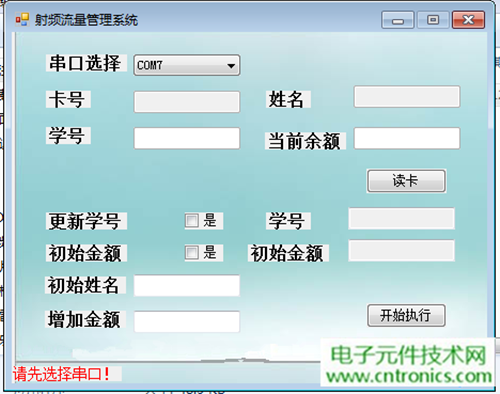

选择串口后，按钮可操作，更改框可以进行改写。
单击读卡按钮后的显示。
程序部分
// search card and get card serial number
uchar xdata ComSearchCard[5] = {0xAA,0xBB,0x02,0x20};//寻卡，返回AA BB 06 20 92 BF 72 59 20
// read block No.x
uchar xdata ComReadBlock[13] = {0xAA, 0xBB, 0x0a, 0x21, 0x00, 0x08, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff};//读哪一块第六位就是0x0几。
// read block No.8
//uchar ComReadBlock6[13] = {0xAA, 0xBB, 0x0a, 0x21, 0x00, 0x06, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff};
// write block No.8 with 0x01 to 0x0f
uchar xdata ComWriteBlock[29] = {0xAA, 0xBB, 0x1a, 0x22, 0x00, 0x08, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,//0xff是密码
0x02, 0x00, 0x01, 0x01, 0x00, 0x07, 0x00, 0x01,//
0x04, 0x02, 0x04, 0x08, 0x00, 0x00, 0x00, 0x00};//要写的数据
// initialize block No.8 as a purse with value: 0x12345678
uchar xdata ComIntiPurse[17] = {0xAA, 0xBB, 0x0e, 0x23, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,//初始化钱包。分区5为钱包
0xff, 0xff, 0x00, 0x00};
// read purse value of block No.5
uchar xdata ComReadPurse[13] = {0xAA,0xBB,0x0a, 0x24, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff};//读取分区5的钱包 返回四字节的数据
// purse in block No.5 increase with value "2"
uchar xdata ComIncrPurse[17] = {0xAA,0xBB,0x0e, 0x25, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, //增加钱包的余额
0x01, 0x00, 0x00, 0x00};//要增加的值
// purse in block No.5 decrease with value "1"
uchar xdata ComDecrPurse[17] = {0xAA,0xBB,0x0e, 0x26, 0x00, 0x05, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,//扣费
0x01, 0x00, 0x00, 0x00};//要减少的值
// halt the card selected
uchar xdata ComHaltCard[5] = {0xAA,0xBB,0x02,0x28};//
// the purse final value after INC & DEC
/********************************************************************
*
* 接收从IC卡返回的数据 。用数组存储
*
***********************************************************************/
uchar xdata ICSearchCard[9]={0};//5-7位是卡的序列号
uchar xdata ICReadBlock[21]={0};
uchar xdata ICWriteBlock[5]={0};
uchar xdata ICIntiPurse[5]={0};
uchar xdata ICReadPurse[9]={0};
uchar xdata ICIncrPurse[5]={0};
uchar xdata ICDecrPurse[5]={0};
uchar xdata ICHaltCard[5]={0};
/*****************************提取数据的数组*********************/
uchar xdata user_block8[12]={0}; //学号
uchar xdata user_card[4]={0}; //卡号
uchar xdata user_cash[4]={0}; //现金
uchar xdata user_name[6]={0}; //姓名
以上是要用到命令数组，处理数组，显示数组等.。

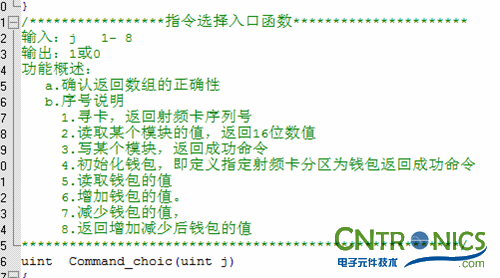

这个是命令选择入口函数，注释写得很详细，大家自己去看哈。然后就是12864显示的函数，还有串口什么的初始化。
扣费的时候需要注意下。
***************************************************
EX0 = 0;
countflag = 0;//脉冲标志清零
feetemp = 0x01;//这里是扣的金额
feecount = feecount + feetemp;//计算使用总额，需要显示也可以显示的
ComDecrPurse[12] = feetemp;//写入扣钱金额
j = Command_choic(7);//100个脉冲减少一分钱
*******************************************************************************
然后个数的问题，在外部中断里面去修改下就好，建议大家使用宏定义直接可以在顶部修改即可
**************************************************************************
count++;
if (count == 1) // 更改脉冲个数
{
countflag = 1;
count = 0;
}
*********************************************************************
[page]
为什么使用双串口单片机？
因为一边要和模块通信，一边要打印数据出来观察是否正确，所以要使用两个串口.
为什么用12C5A60S2的原因:
用串口2和模块去通信.
搭建管道系统，对饮水机进行改装模拟，（实际上淋浴系统应该比饮水机好改）

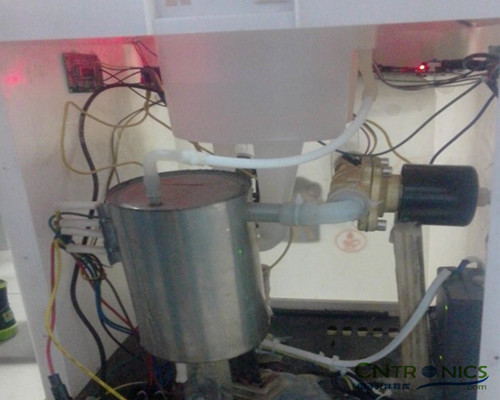

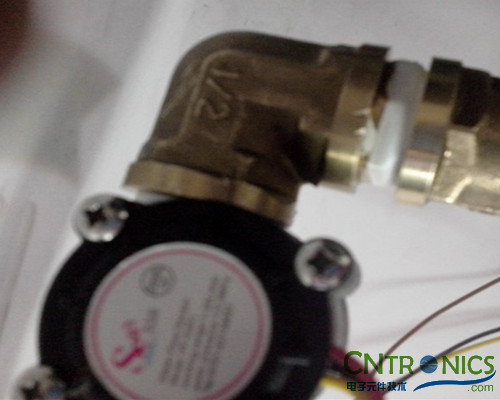

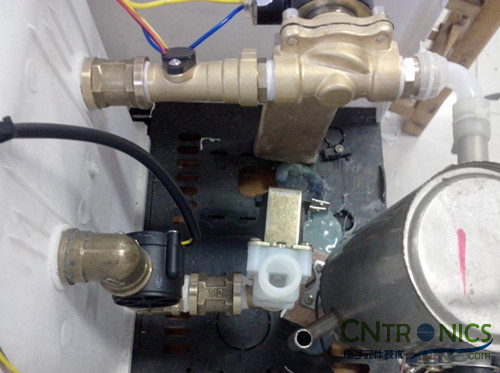

热水管道系统，前面是流量计，后面是电磁阀。
热水冷水搭建即将结束。

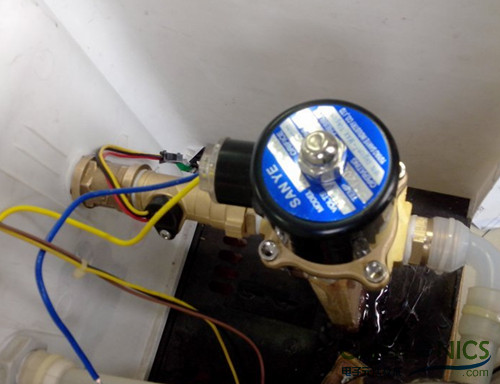

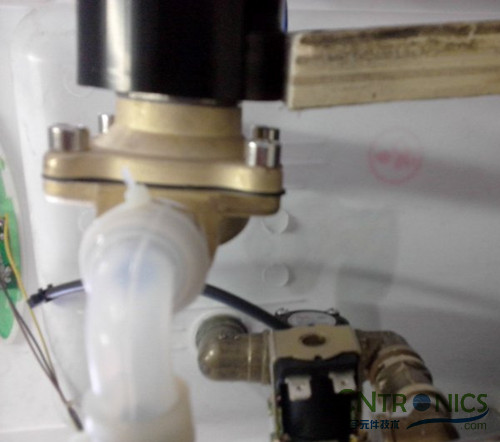

冷水管道也好了，拐了几道弯。

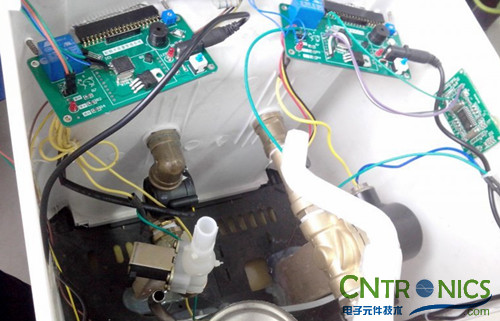

接上控制系统，那个小的是射频卡读写模块。
最后就是这个样子。
不足与缺陷:
1.流量计选用的四分，建议改成2分，但是电磁阀一定要4分的。
2.如您所见，丑陋之极，表示找不到地方安装。
3.程序写得有些乱。
建议：
a、建议大家写程序注意部分
b、写程序多用枚举和结构体，方便，高效
c、饮水机压强和电磁阀里面的软垫子需要一定的压力才可以开启，需要考虑周全。
