【导读】功率电阻是专用于高功率电路的能量耗散器件，其设计基准以热管理为核心。
一、功率电阻技术定义与核心原理
1.1 工程定义
功率电阻是专用于高功率电路的能量耗散器件，其设计基准以热管理为核心，需满足：
● 连续功率处理能力：10W~3000W（Vishay WSHP系列达3kW）
● 极端环境稳定性：-55℃~+250℃工作温度（TT Electronics HVR系列）
● 瞬态冲击耐受：1000A/1μs脉冲电流（Rohm PMR系列）
1.2 物理作用机理
采用多层复合结构实现电-热转换控制：
● 导电层：镍铬合金薄膜（厚度0.1-1μm）控制电流路径
● 绝缘层：96%氧化铝基板（热导率24W/mK）实现电气隔离
● 散热层：6061铝合金外壳（热阻<2℃/W）加速热传导
二、技术优势与典型应用矩阵

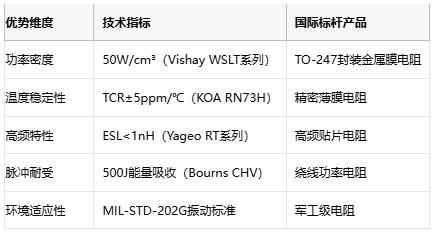

2.1 五大核心优势

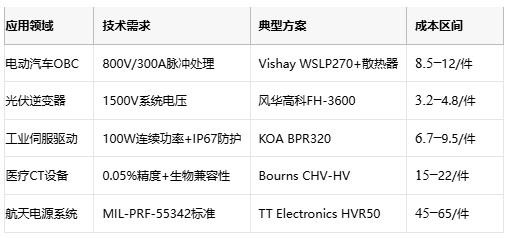

2.2 行业应用场景对照表
三、成本模型与供应链策略
3.1 成本构成解析（以100W车规级电阻为例）
3.2 选型决策矩阵
建立三维评估模型：
1. 技术维度：
● 功率降额曲线（70℃环境保留60%余量）
● 脉冲处理能力（I²t值需＞电路最大瞬态能量）
2. 成本维度：
● 批量单价阶梯（10k pcs以上降幅15-25%）
● 全生命周期成本（含散热系统附加成本）
3. 供应维度：
● 交期稳定性（国际厂商12-16周 vs 国内4-8周）
● 替代方案准备度（建立第二供应商名录）
四、全球头部原厂竞争力图谱

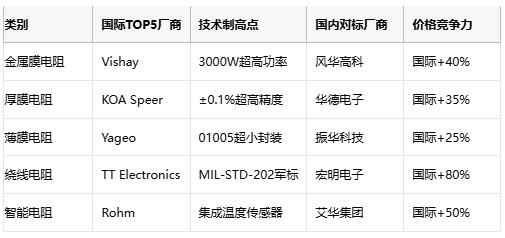

4.1 国际/国内厂商全景对比
4.2 原厂选型黄金法则
1. 技术匹配优先原则：
● 汽车电子首选Vishay/Yageo（AEC-Q200认证完备）
● 工业级应用优选风华/华德（性价比优势突出）
2. 成本控制策略：
2. 供应风险管理：
● 建立"20%国际+80%国内"的混合供应体系
● 关键物料保持6个月安全库存
五、薄膜电阻技术演进路线
5.1 材料体系突破
5.2 工艺创新方向
● 3D打印技术：实现蜂窝结构电阻体（功率密度突破100W/cm³）
● 智能集成：嵌入MEMS温度传感器（精度±0.5℃）
● 绿色制造：无铅化焊接工艺（符合RoHS 3.0标准）
六、典型选型案例分析（光伏逆变器场景）
项目需求：
● 工作电压：1500VDC
● 连续功率：200W@105℃
● 防护等级：IP68

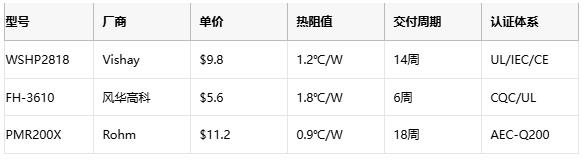

方案对比：
决策建议：
● 出口项目选择Vishay WSHP2818（认证完备）
● 国内项目优先风华FH-3610（性价比最优）
七、行业趋势与选型建议
1. 技术趋势：宽禁带材料应用使工作温度突破300℃
2. 供应趋势：国内厂商在200W以下市场实现90%参数替代
3. 选型策略：
● 关键电路保留国际方案（如车载预充电阻）
● 通用电路切换国内替代（如电源泄放电阻）
● 建立联合验证实验室加速国产化进程
