【导读】本实验活动使用ADALM2000和Scopy介绍包络检测和幅度调制。信号的包络相当于其轮廓，包络检波器连接该信号中的所有峰值。包络检测在信号处理和通信领域应用广泛，幅度调制(AM)检测便是其中一个应用。
目标
本实验活动使用ADALM2000和Scopy介绍包络检测和幅度调制。信号的包络相当于其轮廓，包络检波器连接该信号中的所有峰值。包络检测在信号处理和通信领域应用广泛，幅度调制(AM)检测便是其中一个应用。
AM是电子通信领域使用的一种调制技术，常用于通过无线电载波传输信息。在AM中，载波的幅度（信号强度）与被传输的波形成比例变化。例如，该波形可能对应于扬声器重现的声音或电视像素的光强度。
典型的幅度调制信号如公式1所示。
包络检波器是一种电子电路，它以高频信号为输入并提供输出，即原始信号的包络(ω c » ω m)。
包络检波器主要由两个元素组成：
► 二极管/整流器：用于增强接收信号的一个半周而抑制另一个半周
► 低通滤波器：去除检测/解调后信号中剩余的高频元素时需要。
滤波器通常由一个非常简单的RC网络组成，但在某些情况下，依靠整流器之后的电路有限频率响应即可提供滤波器。
材料
► ADALM2000主动学习模块
► 无焊试验板和跳线套件
► 两个1 kΩ电阻
► 两个1 μF电容
► 两个1N914二极管
包络检波器
背景知识

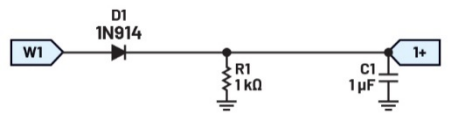

请看图1所示的电路。
图1.基本包络检波器电路。
电路中的电容在上升沿储存电荷，并当信号下降时，通过电阻缓慢释放电荷。串联的二极管对输入信号进行整流，仅当正输入端的电位高于负输入端时才允许电流流动。

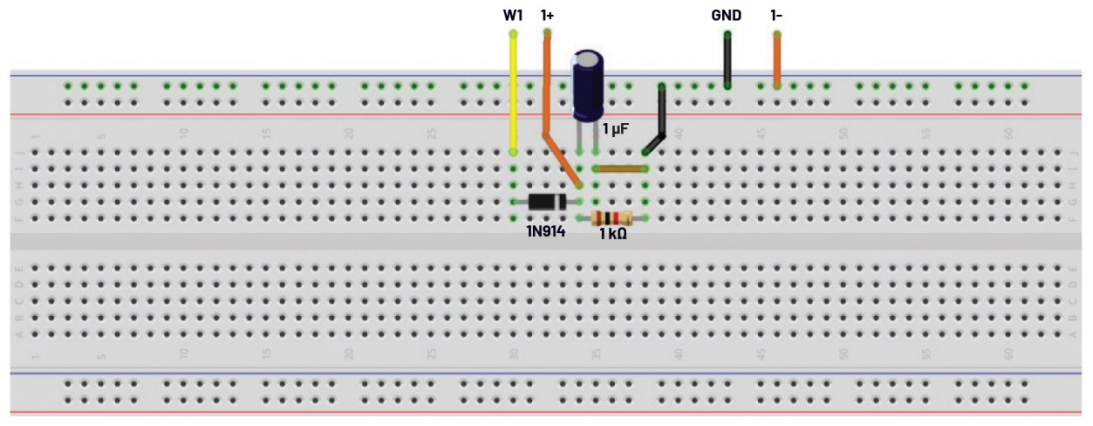

图2.包络检波器试验板电路。
硬件设置
为包络检波器电路构建图2中的试验板电路。
程序步骤
使用第一波形发生器作为提供AM信号的信号源，其参数如下所示：
► k = 0.5
► ωc = 10 kHz
► ωm = 100 Hz
► A = 3

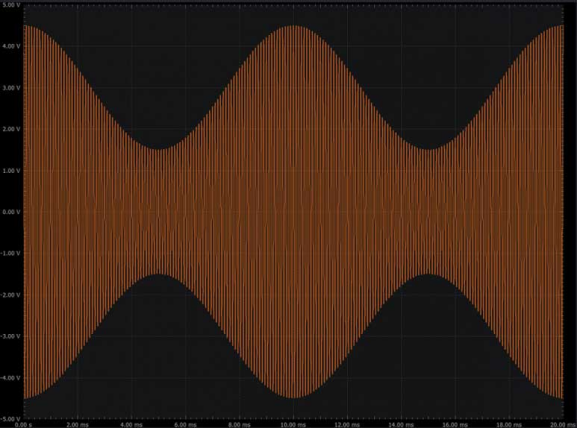

要生成AM信号，请使用Scopy信号发生器中的数学函数。将记录长度设置为20 ms，将采样率设置为75 MSPS，并应用以下函数：(1 + 0.5 × cos (2 × pi × 100 × t)) × 3 × cos (2 × pi × 100 × 100 × t)。生成的波形如图3所示。
图3.生成的AM信号。
配置示波器，以使输出信号显示在通道1上。

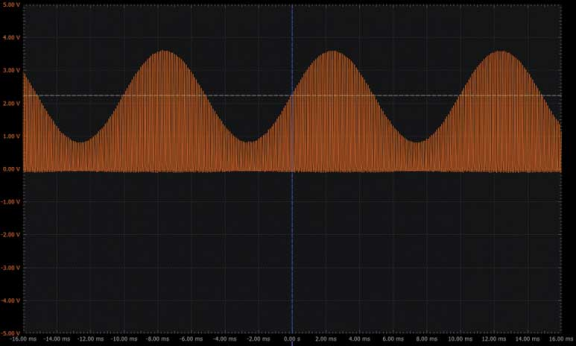

断开电容与电路的连接，并观察输出信号。产生的波形如图4所示。
图4.生成的AM信号的正半部分。
如果不连接电容，电路的工作方式与正半波整流器类似，即保留大于0 V的信号部分。

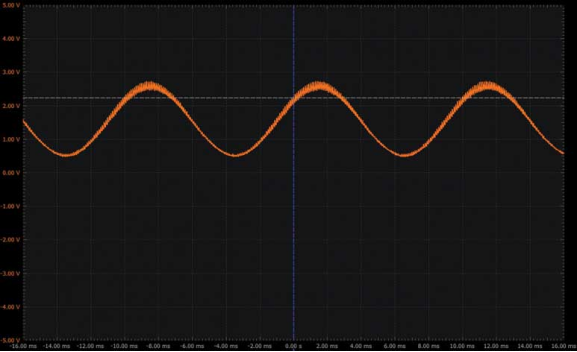

现在，将电容重新连接到电路。产生的波形如图5所示。
图5.正半波包络。
得到的信号是先前得到的正半波的包络。实际上，它是具有10 kHz变化的100 Hz消息信号（由载波信号引入）。
频域频谱

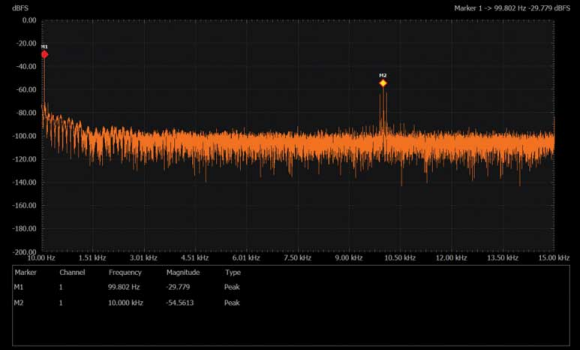

这些信号也可使用频谱分析仪工具在频域中查看。首先，同时观察10 kHz载波和100 Hz消息信号（因为二者都位于该电路的输出端）。启用通道1，并将扫描范围设置为10 Hz至15 kHz。运行单次扫描。从标记选项卡和标记表中启用标记1和2。使用上一个峰值、下一个峰值移动每个标记，以便在载波和消息信号上设置这些标记。产生的波形如图6所示。
图6.消息和载波信号。

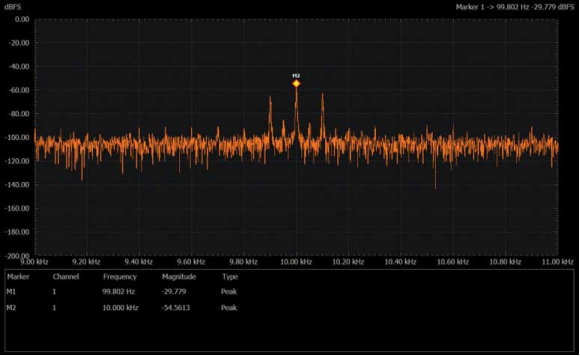

将扫描范围设置为9 kHz至11 kHz。在图7中，主峰值位于10 kHz载波频率处，并且载波两侧有±100 Hz的调制边带（9900 Hz和10100 Hz）。
图7.解调后的载波信号频谱。

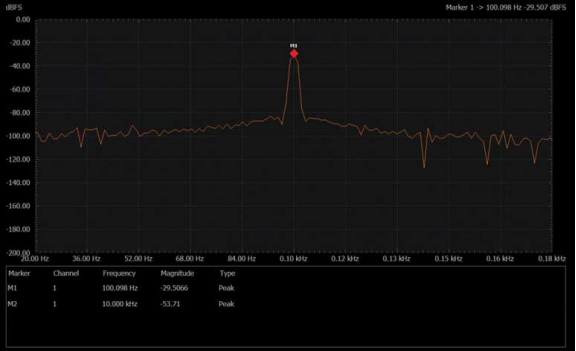

将扫描范围设置为20 Hz至180 Hz。在图8中，主峰值位于100 Hz消息频率处。
图8.解调后的消息信号频谱。
由于使用基本包络检波器电路对输出信号进行了频率分析，因此消息和载波信号均显示出来。在施加的输入信号中，载波幅度大于消息幅度，而相比之下，频谱分析仪绘图通知中的消息信号(100 Hz)被放大，幅度相较于载波信号更为明显（参见标记表）。
扩展包络检波器
背景知识

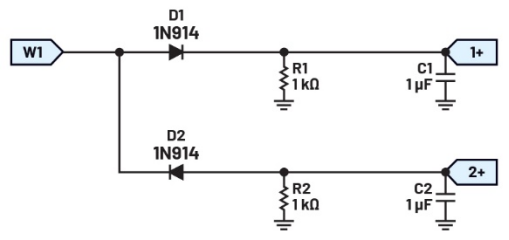

请看图9所示的电路。
图9.正负包络检波器电路。
在图1的电路中添加一个类似的电路。唯一的区别是二极管反转，允许负电压通过RC电路。
硬件设置

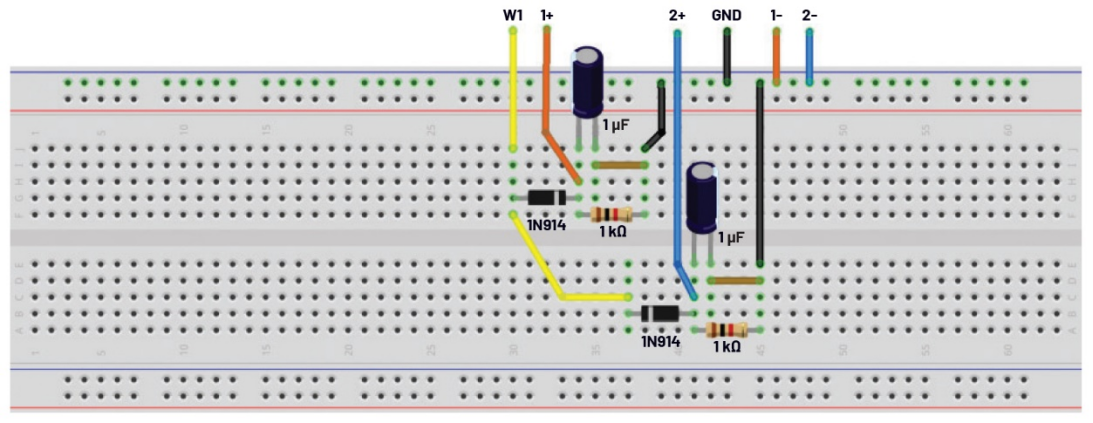

为扩展包络检波器电路构建图10中的试验板电路。
图10.扩展包络检波器试验板电路。
程序步骤
使用第一波形发生器作为提供AM信号的信号源，其参数如下所示：
► k = 0.5
► ωc = 10 kHz
► ωm = 100 Hz
► A = 3

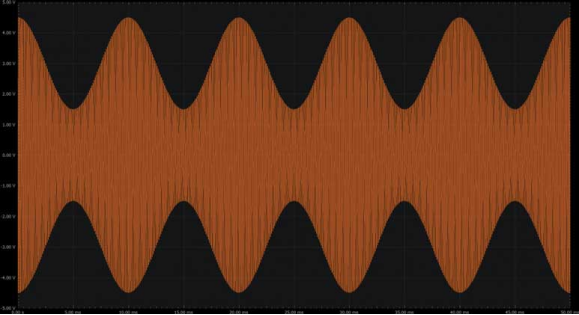

要生成AM信号，请使用Scopy信号发生器中的数学函数。将记录长度设置为50 ms，并应用以下函数：(1 + 0.5 × cos (2 × pi × 100 × t)) × 3 × cos (2 × pi × 100 × 100 × t)。生成的波形如图11所示（显示了5个周期）。
图11.生成的AM信号。
配置示波器，以使输出信号显示在通道1上。

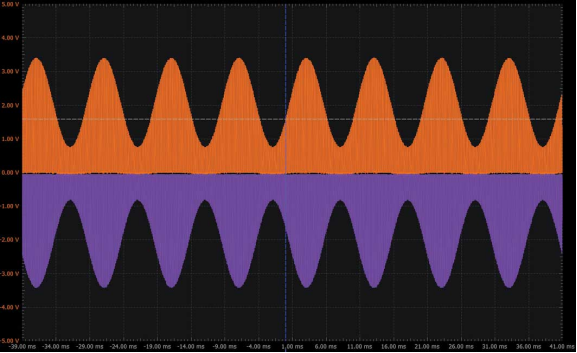

断开电容C1和C2与电路的连接，并观察输出信号。产生的波形如图12所示。
图12.生成的AM信号的正半部分和负半部分。
如果不连接电容，电路就像一个正半波整流器和负半波整流器，并将正半波与负半波分开。

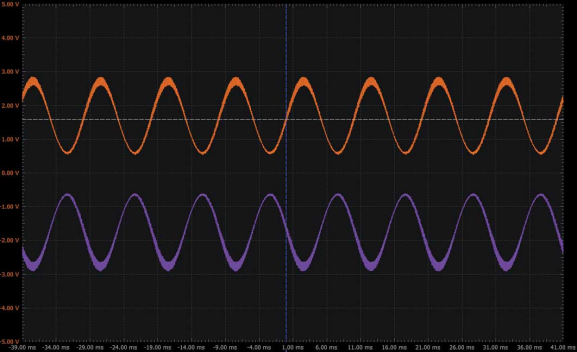

现在，将电容重新连接到电路。产生的波形如图13所示。
图13.正半波包络和负半波包络。
得到的信号是先前得到的正半波和负半波的包络。
问题
1. 如果电容/电阻值发生变化会如何？这种情况有什么缺点？
2. 对于图1中的电路，如果在D1和R1之间添加一个与二极管串联的电阻，输出会受到什么影响？请解释有何差异。
额外活动：偏置包络检波器
如果幅度（即摆幅）小于二极管的正向导通电压，则图1中基于二极管的简单包络检波器无法正常导电，或者根本无法导电。当二极管未完全导通时，对于高调制指数（接近100%），调制信号的负半部分将严重失真。解决此限制的一个方法是为二极管引入小直流偏置。该小偏置电流移动到电路的静态工作点，正好位于二极管的导通点。
材料
► ADALM1000主动学习模块
► 无焊试验板和跳线套件
► 一个1.5 kΩ电阻（棕色、绿色、红色）
► 一个10 kΩ电阻（棕色、黑色、橙色）
► 一个20 kΩ电阻（红色、黑色、橙色）
► 两个1.0 μF电容（C1和C2）
► 一个2N3904 NPN晶体管
► 一个1N914二极管
背景知识
考虑图14所示的电路。
图14.偏置包络检波器电路。
幅度调制信号交流耦合到NPN晶体管Q1的基极，该晶体管配置为发射极跟随器。分压器R1和R2与二极管D1设置交流耦合输入的直流偏置点（直流恢复）。如果没有任何调制输入，Q1发射极处的直流静态工作点将等于R1和R2连接点的电压减去D1的二极管压降和Q1的VBE。Q1的基极电流流入二极管D1，使其正向偏置。在调制输入的正半周期内，D1关闭，输入信号峰值为滤波电容C2充电。在输入信号的负半周期内，晶体管Q1关闭，D1的导电能力更强，提供输入电流。
硬件设置

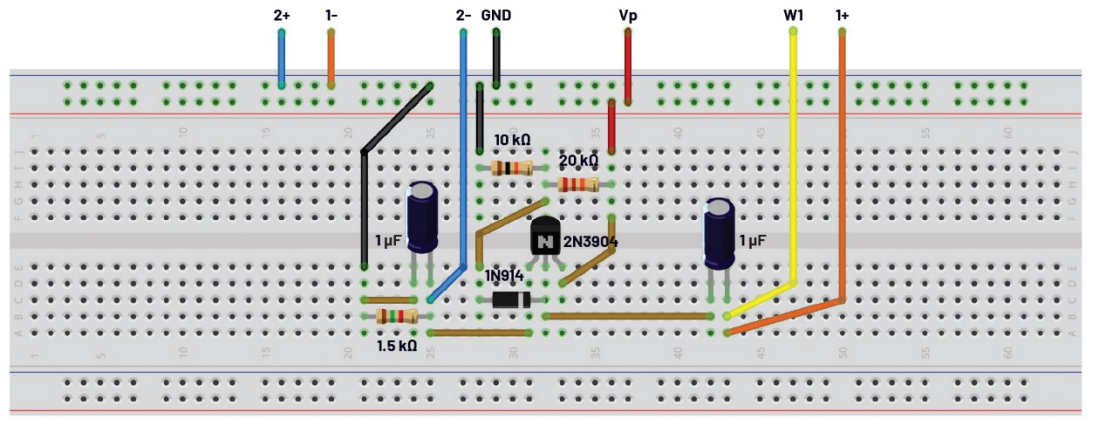

为偏置包络检波器电路构建图15中的试验板电路。
图15.偏置包络检波器试验板电路。
程序步骤
将电路连接至5 V电源。
为了测试该电路，首先使用简单二极管包络检波器示例中使用的相同调制信号。将新设计与简单二极管包络检波器进行比较。使用与前面相同的步骤，生成具有较小幅度/较高调制指数的AM信号，并比较这两种检波器设计的输出。

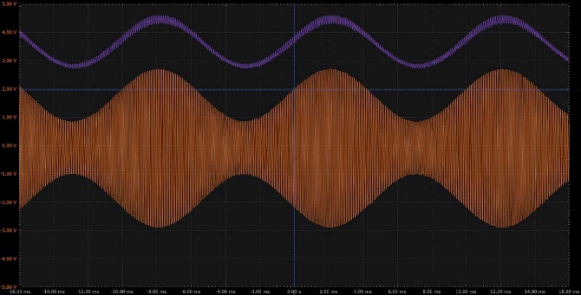

图16显示了偏置包络检波器的输入和输出波形示例。
图16.偏置包络检波器波形。
（来源：ADI公司，作者：Antoniu Miclaus，系统应用工程师，Doug Mercer，顾问研究员）
