你是否曾想过在微控制器 (MCU) 驱动应用程序中添加投影显示？想象一下，在家用电器中使用投影显示器来提供易于交互、色彩明艳且功耗更低的界面，同时能够不占用传统 LCD 或薄膜晶体管那么多的空间。
自由形式投影显示器使设计人员能够添加创新型人机界面 (HMI)，且无需边框和按需显示，使得在不使用时能够保持界面清晰。利用 DLP® 技术，设计人员可以在紧凑的空间中添加投影模块，并在不增加系统尺寸的情况下显示更大的图像。
为了帮助设计人员开始创建此类显示器，德州仪器 (TI) 开发了一种投影显示评估模块 (EVM) 设计——DLPDLCR160CPEVM，适用于使用 DLP160CP DLP Pico 芯片组和 MSPM0G3507 MCU 的 MCU 应用，如图 1 所示。

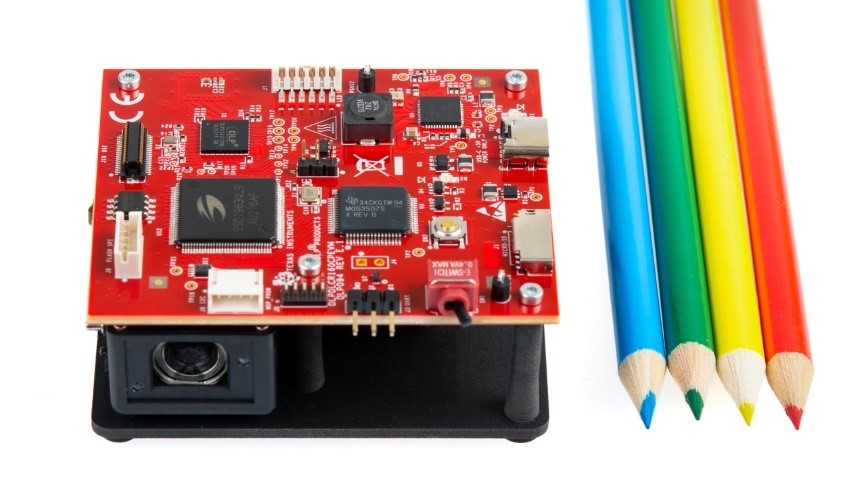

图 1：紧凑型 DLP160CP EVM
让我们看看如何充分利用 .16 nHD（640 x 360 像素）DLP EVM：
第一步：检查实例演示并执行图像质量测试。
为 EVM 插入电源，EVM 将显示存储在闪存上的图像，由此可以测试 DLP 技术的图像质量和性能。此外，您还将看到根据在线媒体库和 MCU 生成的图像创建的 HMI 的实例演示。
第二步：测试您自己的图像。
使用微型 SD 插槽显示图像，并使用可配置文件给出图像或其他命令之间的时间间隔。由此，您能够在不需要视频处理器的情况下测试快速图像显示情况。这将使您能够以较低的整体产品成本获得 DLP 显示器的性能。
第三步：编码和原型开发。
利用不同的可用媒体库来帮助您进行显示设计，或使用 TI 的 MSPM0 MCU 产品组合和联合测试行动组 (JTAG) 编程创建您自己的程序。MSPM0 MCU 提供可扩展的引脚对引脚 MCU 产品组合，能够通过可选的控制器局域网灵活数据速率 (CAN FD) 接口和适用于工业应用的高级模拟集成功能，来满足各种设计要求。.16 nHD EVM 使用了 MSPM0G3507，但您也可以使用其他 MCU（例如 MSPM0G1107 或 MSPM0G1507），作为能够获得类似显示效果的替代方案。该 EVM 旨在使用 6800 或 8080 图形接口和 I2C 接口与 MCU 进行连接，从而执行显示控制器命令和控制。
第四步：自行配置命令。
使用计算机与 MSPM0 通信，利用通用异步收发器向显示控制器发送 I2C 命令。该 EVM 包括代码示例和媒体库。通过自由编码，您可以自行创建 MCU 生成的图形。MCU 生成的图形能够为不同实例应用中实现低成本投影开辟新的可能性。投影显示可以提供独特的功能和方法来增强人与机器之间的通信。
第五步：设计您自己的电子产品。
使用 .16 nHD 评估模块来测试 MCU 生成的图形的图像质量和性能，确保满足终端应用的需求。如果您的应用有不同的规格，则可以使用该 EVM 设计作为您开发产品的参考指南。该 EVM 电子器件与其他 DLP 芯片组兼容。请参阅表 1 中的兼容芯片组。您可以利用 DLP 产品设计和开发生态系统来考察、评估和开发新的解决方案。
表 1：与 .16nHD EVM 电子设计兼容的 DLP 芯片组
产品组合 | 分辨率 | 控制器 | DMD |
0.16 QnHD | 320x180 | DLPC3420 | |
0.16 nHD | 640x360 | DLPC3421 | |
0.2 WVGA | 854x480 | DLPC3430 |
结语
通过使用小型 DLP 芯片组为 MCU 应用提供按需显示，您可以在不增加系统尺寸的情况下获得具有多种颜色、低功耗、大图像的显示。基于 MCU 的设计中的投影显示有助于带来新的市场机遇，例如工业应用的按需控制面板、家用电器玻璃投影、家庭自动化的按需显示、低成本动态地板投影或墙壁标牌。
（来源：德州仪器）
