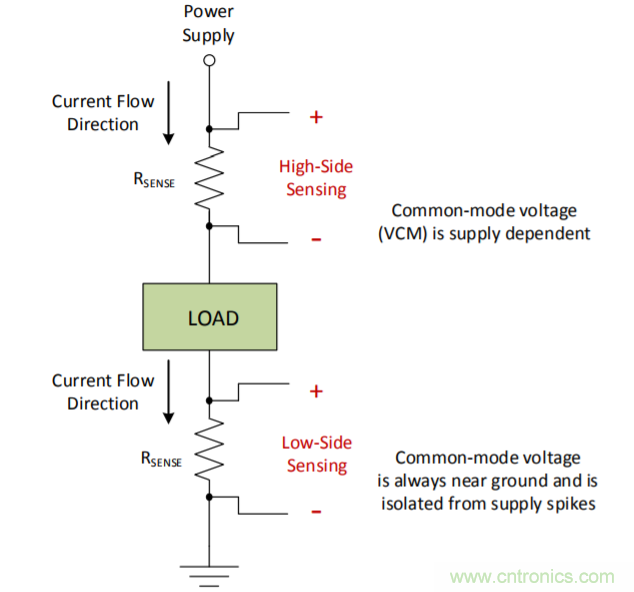

图 1. 电流感测方法



两种测量方法各有利弊。低侧电流测量的优点之一是共模电压，即测量输入端的平均电压接近于零。这样更便于设计应用电路，也便于选择适合这种测量的器件。由于电流感测电路测得的电压接近于地，因此在处理非常高的电压时、或者在电源电压可能 易于出现尖峰或浪涌的应用中， 优先选择这种方法测量电流。由于低侧电流感测能够抗高压尖峰干扰，并能监测高压系统中的电流，因此广泛应用于很多汽车、工业和电信 应用中。低侧电流感测的主要缺点是采用电源接地端和负载/系统接地端时，感测电阻两端的压降会有所不同。如果其他电路以电源接地端为基准，可能会出现问题。为最大限度地避免此问题，存在交互的所有电路均应以同一接地端为基准。降低电流感测电阻值有助于尽量减小接地漂移。



设计电路或选择用于电流测量的器件时，低侧电流感测是最简单的方法。由于输入端的共模电压低，因此可使用差分放大器拓扑。图 2 给出了采用运算放大器（运放）的经典差分放大器拓扑。

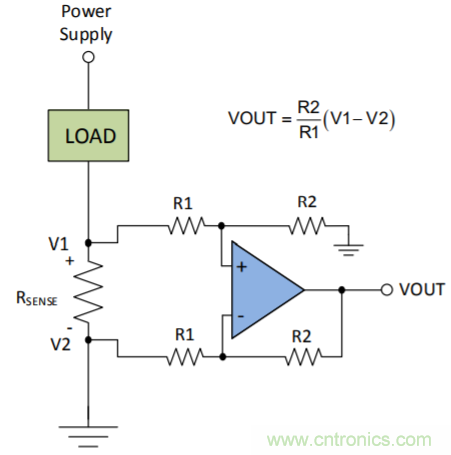

图 2. 用于低侧感测的运算放大器配置



使用运放进行电流感测时，要确保运算正确，需要满足多项性能要求。首先，通过信号电源工作时，运算放大器需要支持对地的共模输入电压。由于差分放大器通常会提高差分输入信号的增益，因此务必摆动到运放的轨规范范围内，以确保信号正常传递到输出端。由于上述原因，通常会优先使用轨到轨输入和输出运算放大器进行电流感测。由于在差分放大器配置中并未指定运算放大器，因此难以判断在实际应用中会达到何种性能。如果在运放周围增加电阻，建立电流感测电路，则转换率、带宽、输入电流、共模抑制以及漂移等参数性能都会下降。参数性能下降程度将取决于放大器的闭环增益以及增益设置电阻的值。采用分立解决方案时，需要考虑图 2 中 R1 和 R2 的匹配和容差，因为这些元件的变化将直接影响电路的增益误差。



采用分立电流感测放大器时要考虑的另一因素是 PCB布局。需要将 R1 和 R2 放在尽可能靠近运算放大器和电流感测电阻的位置。将这些元件放在靠近运放的位置后，运算放大器同相输入端出现噪声拾取的可能性会降低。由于很多电流感测放大器都与 DC/DC 转换器配合使用，因此需要仔细考虑整个电流感测电路的放置位置，以免 DC/DC 电源发出辐射噪声。差分放大器增益可通过图 2 所示的等式进行计算。但增益增大或减小都会影响解决方案的稳定性和带宽。如果应用中存在容性负载，需要特别考虑运放的 稳定性，以免 出现振荡或严重的输出振铃现象。



若要克服分立实现方案的缺陷，一种有效方式是采用图3 中所示的电流感测放大器。

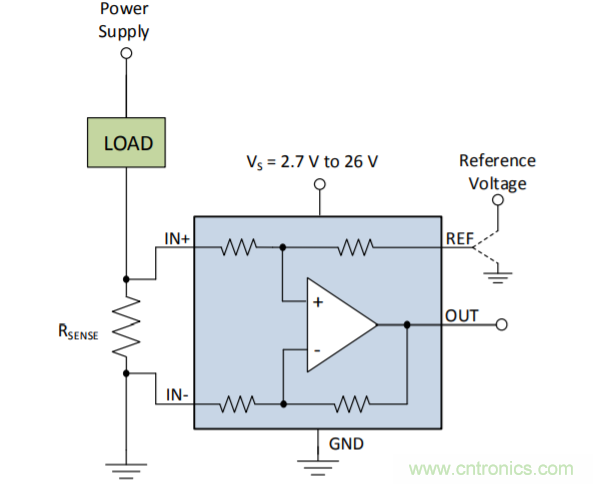

图 3. 采用 INA199 电流感测放大器进行低侧电流感测



电流感测放大器集成了增益设置电阻，从而可减少分立实现方案存在的诸多布局问题。内部电阻设计用于减少不匹配情况，从而可优化增益误差规范。电流感测放大器经过预先配置，可满足多种不同的增益要求。例如，INA199 的增益可为50、100和200V/V。带宽和容性负载稳定性使用数据表中指定的最大容性负载针对各个增益设置进行了优化。集成增益设置电阻可降低噪声灵敏度、减小 PCB 占用面积，并可简化布局。集成这些电阻并不一定意味着会增大封装尺寸。INA199 可采用 2 mm x 1.25 mm SC70 6 引线封装和 1.8 mm x1.4 mm 超薄四方扁平无引线 (UQFN) 封装。



INA199 的电流测量精度要高于成本效益高的分立运放设计可达到的精度。该器件 在 -40°C 至 105°C 温度范围内的最大增益误差为 1.5%。INA199 的偏移小于 150μV，漂移低于 0.5 μV/°C。



INA199 还 具有 REF 引脚。施加到 REF 引脚上的电压会增大输出端电压。如果下游器件需要转换电流信号电平，可使用该引脚。



备选器件建议



对于对性能要求较高的 应用， INA210-215 系列器件具有较低的偏移（最大 35μV）和增益误差（最大 1%）。如果需要使用数字接口实现高精度电流监测，INA226具有 最大 10 μV 的偏移以及 0.1% 的增益误差。如果需要小型数字电流监测，可选择采用小型 1.68 mm x 1.43mm 封装的 INA231，它非常适合便携式应用或空间受限的其他 应用。如果需要通过引脚可绑定的增益设置进行电压输出电流监测，可采用 INA225。

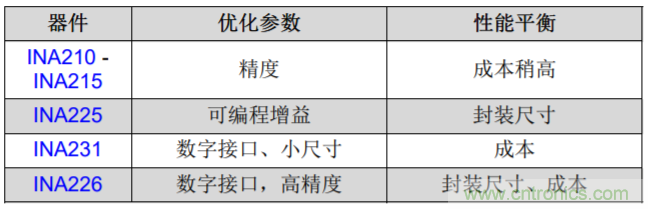

表 1. 备选器件建议

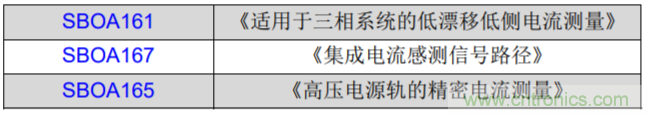

表 2. 相关技术报告
