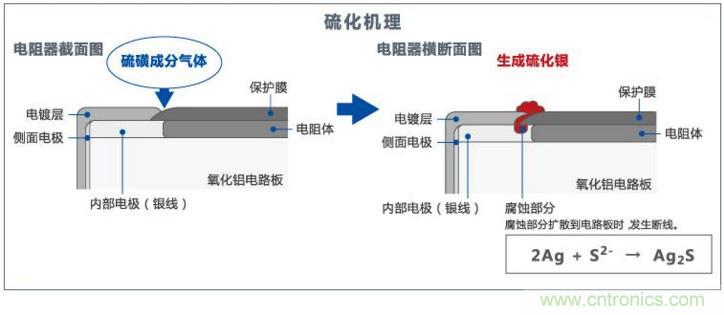

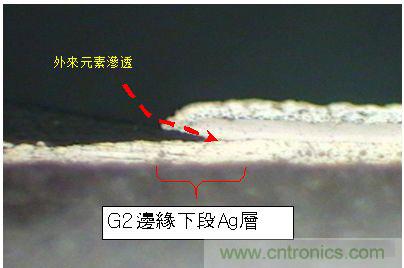

【导读】片状电阻有三层电极结构 ，面电极是银电极 ，中间电极是镍镀层 ，外部电极是锡镀层 、面电极材料是金属导电体 ，二次保护包裹层是非金属不导电体 ，交界线区域电镀层很薄或未形成导电层 ，从而产生空隙或是缝 隙 ，特别是当丝网印刷漏印二次保护层边界不整齐 ，基体二次保护与电极镀层之间交接处是最弱点 、侵入过程如图1所 示 ，外界含硫腐蚀气体通过二次保护层 与电极之间的交界处渗透到面电极 ，与其化合使面电极的银产生硫化生成化合物Ag2S，FlqT-Ag2S (高阻率)导 电率 低使电阻失去导电能力失效 。

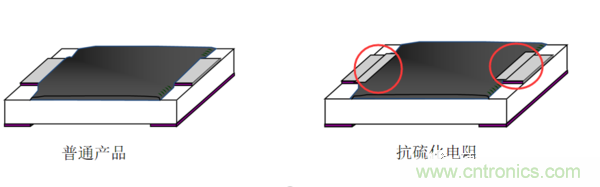

为了避免电阻硫化，最好的方法是使用防硫化电阻（或全薄膜工艺电阻，或插件电阻）。是通过延长二次保护包覆层设计尺寸，同时让底层电极覆盖上二次保护，并达到一定尺寸，在电镀时，Ni层和Sn层均能容易地覆盖上二次保护层。这样避免了相对薄弱的二次保护包覆层边缘直接暴露于空气环境中，提高了产品的防硫化能力。
设计思路是从包封、覆盖角度出发的。ROHM公司的防硫化电阻设计，保护层采用碳系导电树脂胶，覆盖在面电极上，并延伸到二次保护层上。另一种防硫化电阻设计是从材料角度出发，如：提高面电极Ag/Pd浆料中钯的含量，把钯的含量(质量分数)从通常的0.5%提高到10%以上，由于浆料中钯含量的提高，钯的稳定性提高了电阻抗硫化能力。实验证实，这种方法有效。
总的来说，防硫化电阻设计有两种思路，一种思路是从包封覆盖角度出发，另一种思路是从材料角度出发。相对而言从材料角度出发，能更好保证电阻不被硫化。涂敷三防漆PCB单板组件涂敷三防漆，这样增加了一层保护膜，起到隔绝空气防止电阻硫化的作用。
相对普通产品，抗硫化电阻加印一层高导热的聚氨酯灌封胶，起保护作用。
全封闭设计灌胶的模块电源采用全六面封装结构。这种方法需要实践去检验，因为模块电源在它的引出脚，即：针脚周围，很难真正做到完全密闭。还有一个解决方法，就是采用真正的气密性结构设计，模块电源内部充入氮气或氩气，这个主要应用在军工或航空航天产品中。开放式结构既然硅胶对硫化物有吸附作用，还有一种方法就是舍弃灌封硅胶采用开放式结构。开放式结构要从提高电源的转换效率，器件热分布均匀，强制散热等方面去综合考虑。从目前来看，开放式结构的模块电源虽有硫化案例，但相比于采用灌封硅胶的模块，电源硫化风险大大降低。陶瓷基板电源模块电源采样陶瓷基板，直接将电阻印制在陶瓷基板上，陶瓷基板有很好的导热性。但陶瓷基板一定要涂敷三防漆，以防止在高温高湿、电场力的作用下的银迁移，从而避免线路之间出现短路。IC封装电源采用IC封装电源。由于IC封装电源和IC芯片一样，具有优良的密封性，它完全可以隔断外界含硫气体同电源内部厚膜片式电阻接触。
抗硫化产品适用于环境较为恶劣或需求长期稳定性的场合。
