电压跟随电路的定义：



电压跟随器是共集电极电路，信号从基极输入，射极输出，故又称射极输出器。基极电压与集电极电压相位相同，即输入电压与输出电压同相。这一电路的主要特点是：高输入电阻、低输出电阻、电压增益近似为1，所以叫做电压跟随器。



电压跟随器工作原理



在电路中，电压跟随器一般做缓冲级及隔离级。电压放大器的输出阻抗一般比较高，通常在几千欧到几十千欧，如果后级的输入阻抗比较小，那么信号就会有相当的部分损耗在前级的输出电阻中。在这个时候，就需要电压跟随器来从中进行缓冲。起到承上启下的作用。应用电压跟随器的另外一个好处就是，提高了输入阻抗，这样，输入电容的容量可以大幅度减小，为应用高品质的电容提供了前提保证。



电压跟随器的另外一个作用就是隔离，在HI-FI电路中，关于负反馈的争议已经很久了，其实，如果真的没有负反馈的作用，相信绝大多数的放大电路是不能很好的工作的。但是由于引入了大环路负反馈电路，扬声器的反电动势就会通过反馈电路，与输入信号叠加。造成音质模糊，清晰度下降，所以，有一部分功放的末级采用了无大环路负反馈的电路，试图通过断开负反馈回路来消除大环路负反馈的带来的弊端。但是，由于放大器的末级的工作电流变化很大，其失真度很难保证。



电压跟随器电路分析：运放实现电阻分压功能





在运放的使用中，电压跟随器是一种常见的应用，该电路的好处是：一是减小负载对信号源的影响；二是提高信号带负载的能力。上图是运用运放实现了电阻分压的功能，首先用电阻获得需要输出的电压，然后用运放对该电压进行跟随，提高其输出能力。

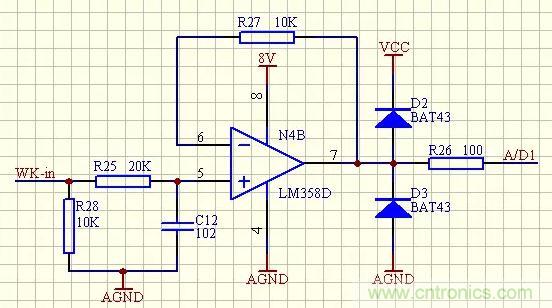

AD前面的电压跟随器电路分析



R25的作用是消反射的，运放的5、6角理论上是电压相同的，且输入阻抗是无穷大！那么输入信号的电流主要是通过R28流入地，也就是输入点的电压在WK-in点形成，理论上不会有电流流入R25，如果没有R25那么信号就会100%反射到WK-in上，如果信号源的内阻非常的大，也就是带载的能力很差，反射的信号就会在R28的输入点附近形成很强的发射震荡也就是“回音”这样的噪声经过放大就会使输出信号质量很差，R25和C12的接入可以把在5pin的反射信号有效地吸收，高频的反射信号通过C12泄放到地（AGND）R25把反射的信号阻隔在5pin的输入端。





根据经验将R25设为20K。R25大了就会影响到5pin的信号强度毕竟运放不是理想的在说也同样会反射大量的信号，小了就像导线一样不能阻挡反射信号。通常会取到R28的2-3倍这个样子。R28、R25、R27的选取和运放的工作阻抗有关。D2、D3静电钳位，100ohm电阻不是阻抗匹配！通常的电路都有内阻，一般的数字电路的普遍内阻在100ohm左右，也就是VCC 5V的情况下，最大输出电流时50mA的样子，所以电路中常用100ohm的电阻来消反射。这样的电路中的输出功率最大也就是阻抗匹配！电流也最大。



以上就是关于电压跟随器工作原理与电路实例分析的知识介绍，对于输出阻抗较大的无源滤波器，当反向放大器输入阻抗较小时，为了不影响放大器的精度，应该加上电压跟随器。
